Librairie "lib_1306_rot" |
Février 2021 |
| Documentation "lib_1306_rot" |
Les fichiers d'exemple d'utilisation de la librairie (le premier est simple, il n'utilise qu'un menu mais le second est beaucoup plus complet !)
Ne pas oublier de personnaliser les PIN GPio en fonction du circuit sur lequel vous désirez tester l'exemple !
L'exemple a été testé avec un Wemos -D1 mini.
Vous retrouverez ces exemples dans l'IDE Arduino sous le repertoire "exemples" de la librairie "lib_1306_rot".

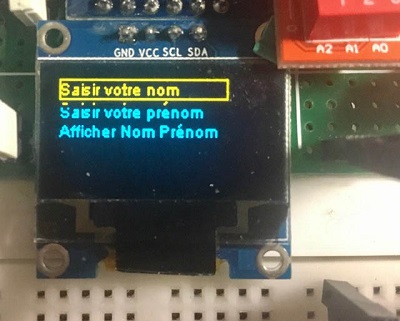

Un exemple simple (en câblage 2 fils) qui utilise un menu.
// test_menu_util_1306.ino
// Démonstration d'un menu simple avec la librairie lib_1306_rot
// Castoo https://castoo.fr
// Février 2021
#include "SSD1306Wire.h"
#include "lib_1306_rot.h"
// l'adresse I2C (ici 0x3C) peut être différente en fonction du module utilisé
//SSD1306Wire display(0x3c, 4, 5); // I2C sur un esp8266 donc gpio 4 > SDA & gpio 5 > SCL
SSD1306Wire display(0x3c, D2, D1); // I2C sur un Wemos D1 mini (esp8266 donc gpio 4 (ou D2) > SDA & gpio 5 (ou D1) > SCL)
#define adr_pcf85741 0x20 // Adresse du circuit I2C 8 I/O
#define encod_sw 0 // P0
#define encod_dt 1 // P1
#define encod_clk 2 // P2
// L'adresse du circuuit PCF8574 doit etre passée en premier parametre ceci permet l'utilisation de différents types de circuit I/O
// L'adresse peut etre 20 ou 21 ou tout autre suivant les petit boutons sur le dessus du circuit ...
util_1306 Uoled(adr_pcf85741, encod_clk, encod_dt, encod_sw, display);
int A_menu; // Choix selectionné dans menu
const int nb_ch_menuA = 3; // choix du menu Principal
const String ch_menuA[] = {"Saisir votre nom", "Saisir votre prénom", "Afficher Nom Prénom"};
String _ch_menuA = * ch_menuA;
String nom = "";
String prenom = "";
String ch_result = "";
// Initialisation
void setup() {
display.init(); // Init OLED
display.flipScreenVertically();
display.clear();
}
// Boucle principale
void loop(){
A_menu = 0;
A_menu = Uoled.init_menu(nb_ch_menuA, _ch_menuA);
delay(300);
switch (A_menu){ // Menu général
case 0 : // Saisie du nom
nom = Uoled.sai_Alpha("Saisir Nom ?"); // On lance la saisie
break;
case 1 : // Saisie du prénom
prenom = Uoled.sai_Alpha("Saisir Prénom ?"); // On lance la saisie
break;
case 2 : // Affichage du nom et du prénom
delay(200); // Anti rebond bouton
ch_result = nom + " " + prenom;
if(ch_result == " ") ch_result = "Vous devez faire une saisie !";
Uoled.prep_aff_LCD(10, 'C'); // On va afficher en caractères de 10 centrés
display.clear();
display.drawString(64, 25, ch_result);
display.display();
while(Uoled.li_rot_sw()){ // On attend que le bouton soit pressé pour sortir de l'affichage
delay(10);
}
break;
}
delay(600);
}
Un exemple plus complexe qui utilise presque toutes les fonctions de la librairie.
Pour une exploitation complète de cette démonstration vous devez câbler une led et un bouton suivant les recommandations vues ci-dessus.
Exemple en câblage 2 fils :
// Démonstration lib_1306_rot.ino v2 exemple test_lib_1306_rot_v2f.ino
// Novembre 2023
// https://castoo.fr
// Démonstration de quelques fonctions de la librairie lib_1306_rot
// Attention la librairie utilise la librairie oled SSD1306Wire avec un W majuscule qui n'est pas directement
// disponible dans l IDE Arduino il faut la chercher sur internet sur le site "github"
// Remarque (interface 5 fils ou 2 fils voir description sur castoo.fr) :
// si vous passez le parametre adr_i2c_io à 0 la lib considere que les signaux clk, dt et sw sont des num de port du processeur
// si vous passez le parametre adr_i2c_io avec l'adresse du PCF85741 la lib considere que les signaux clk, dt et sw sont des sortie du PCF85741
//
// Exemple en version 2 fils avec un ESP8266-12 et un PCF85741
#include
#include "SSD1306Wire.h"
#include "lib_1306_rot.h" // Déclaration de la librairie
// Pins de racordement I2C sur un esp8266 Wemos D1 mini (OLED et RTC)
uint8_t i2c_sda = D2;
uint8_t i2c_scl = D1;
// l'adresse I2C (ici 0x3C) peut être différente en fonction du module utilisé
SSD1306Wire display(0x3c, i2c_sda, i2c_scl); // I2C sur un esp8266 donc D2 > SDA & D1 > SCL
// Adresse du PCF85741 peut être différente en fonction de la position des commut. du circuit, en principe c'est 0x20
#define adr_i2c_io 0x20 // l'adresse classique du PCF85741 est 0x20
uint8_t encod_sw = 0; // signal SW de l'encodeur rotatif sur P0 du PCF85741
uint8_t encod_dt = 1; // signal DT de l'encodeur rotatif sur P1 du PCF85741
uint8_t encod_clk = 2; // signal CLK de l'encodeur rotatif sur P2 du PCF85741
uint8_t bouton = 3; // permet de tester la lecture d'un bouton sur P3 du PCF85741
uint8_t led_1 = 4; // test avec une led de l'écriture sur P4 du PCF85741
// init Uoled (adresse du PCF85741, clk, dt, sw et nom de l'objet LCD)
util_1306 Uoled(adr_i2c_io, encod_clk, encod_dt, encod_sw, display);
uint8_t A_menu; // Variable de retour du menu
const int nb_ch_menuA = 5; // Nombre de choix dans le menu
const String ch_menuA[] = {"Saisie de Fréquence", "Saisie de poids ", "Menu déplacements", "Saisir un Nom", "Bouton Led"};
String _ch_menuA = * ch_menuA; // Pointeur sur liste des choix du menu
uint8_t B_menu; // Variable de retour du menu
const int nb_ch_menuB = 3; // Nombre de choix dans le menu
const String ch_menuB[] = {"Déplacement TXT", "Déplacement Jeux", "Retour"};
String _ch_menuB = * ch_menuB; // Pointeur sur liste des choix du menu
// Liste des mois pour exemple de la fonction "déplacement"
const String m_s[] = {"Janvier", "Février", "Mars", "Avril", "Mai", "Juin", "Juillet", "Aout", "Septembre", "Octobre", "Novembre", "Décembre"};
int res_rup=0; // Résultat roolup
int cpt=0; // Compteur
char sai_dep = ' '; // Utilisée pour le retour de la fonction "déplacement"
unsigned long temps_jeux; // Pour limite de temps démo jeux
int v_y, mem_y; // Gestion déplacement dans jeux
String v_nom; // Chaine pour la saisie alphanumérique
void setup(){
display.init(); // Init de l'écran OLED
display.flipScreenVertically();
Uoled.prep_aff_LCD(10, 'C'); // On va afficher en caractères de 10 centrés
display.clear();
delay(200);
}
void loop(){
delay(300);
A_menu = 0;
A_menu = Uoled.init_menu(nb_ch_menuA, _ch_menuA);
delay(300); // Un délai est necessaire pour éviter les rebonds du bouton de l'encodeur rotatif
switch (A_menu){
case 0: // Saisie d'une fréquence
res_rup = Uoled.sai_Num(3, true, "Fréquence Hz ?"); // Saisie d'un numérique 3 roolup + 1 pour puissance de 10
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 30, String(res_rup) + " Hz");
display.display();
break;
case 1: // Saisie du poids
Uoled.prep_aff_LCD(16, 'C');
while(res_rup<1||res_rup>200){
res_rup = Uoled.sai_Num(3, false, "Votre poids kg ?"); // Saisie d'un numérique 3 roolup
if(res_rup<1||res_rup>200){
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 30, "Erreur !");
display.display();
while(Uoled.li_rot_sw()){delay(10);}
}
}
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 30, String(res_rup) + " Kg");
display.display();
break;
case 2: // Menu déplacements
B_menu = 0;
B_menu = Uoled.init_menu(nb_ch_menuB, _ch_menuB);
delay(300); // Un délai est necessaire pour éviter les rebonds du bouton de l'encodeur rotatif
switch (B_menu){ // Sous menu déplacement
case 0: // Test de déplacement mois de l'année
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 0, "Test déplacement");
display.display();
sai_dep = ' ';
while(sai_dep != 'B'){
sai_dep = Uoled.sai_mov(); // Saisie d'un déplacement de l'encodeur ou d'un appuis
if(sai_dep == 'G') cpt = (cpt-1<0)?11:(cpt-1); else if(sai_dep == 'D') cpt = (cpt+1) %12;
display.setColor(BLACK);
display.fillRect(0, 22, 128, 20);
display.setColor(WHITE);
display.drawString(64, 22, m_s[cpt]);
display.display();
delay(30);
}
display.clear();
display.drawString(64, 22, "choix> " + m_s[cpt]);
display.display();
break;
case 1: // Test de déplacement jeux
Uoled.prep_aff_LCD(10, 'C');
display.drawString(64, 0, "Test prémices petit jeux");
display.drawString(64, 12, "avec fonction déplacement");
display.drawString(64, 24, "Arret auto aprés");
display.drawString(64, 36, "60 secondes");
display.drawString(64, 48, "Jouer avec rot < > et B");
display.display();
while(Uoled.li_rot_sw()){delay(10);}
display.clear();
display.drawString(0, 0, "O->"); display.display();
temps_jeux = millis();
v_y=0; mem_y=0; sai_dep = ' ';
while((millis() - temps_jeux) < 6000){ // limite du jeux à 60 secondes
sai_dep = Uoled.sai_mov(); // Saisie d'un déplacement de l'encodeur ou d'un appuis
switch (sai_dep){
case 'G': mem_y = v_y;((v_y+10)>64)?v_y=64:v_y+=10;break;// Gauche (Haut)
case 'D': mem_y = v_y;((v_y-10)<0)?v_y=0:v_y-=10;break;// Droite (Bas)
case 'B': // Bouton (Feu... Tire)
for(byte cpt=30; cpt<115; cpt+=10){display.drawString(cpt, v_y, "->"); display.display();}
delay(150);
display.setColor(BLACK);display.fillRect(25, v_y, 103, 11); display.setColor(WHITE);
display.display(); delay(150); // Attention aux rebonds du bouton
break;
}
if(sai_dep!='B'){
display.setColor(BLACK);
display.fillRect(0, mem_y, 30, 11);
display.setColor(WHITE);
display.drawString(0, v_y, "O->");
display.display();
}
}
display.clear();display.drawString(64, 30, "FIN !");display.display();
break;
}
break;
case 3: // Saisie d'un nom
v_nom = Uoled.sai_Alpha("Saisir Nom ?"); // Saisie alphanumérique
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 30, v_nom);
display.display();
break;
case 4: // Bouton led (voir schèma de câblage dans la documentation sur le site https://castoo.fr)
Uoled.prep_aff_LCD(16, 'C');
while(Uoled.li_rot_sw()){
if(Uoled.li_eb_rot(bouton)){ // Lecture d'un eb sur une entrée du circuit i2c I/O
display.drawString(64, 30, "Bouton ok !");
delay(20);
Uoled.ecri_eb_rot(led_1, false); // Ecriture d'un eb sur une sortie du circuit i2c I/O
}else{
display.drawString(64, 30, "Rien vu !");
delay(20);
Uoled.ecri_eb_rot(led_1, true); // Ecriture d'un eb sur une sortie du circuit i2c I/O
}
display.display();
delay(100);
Uoled.prep_aff_LCD(16, 'C');
}
Uoled.init_eb_rot(); // Remise dans un état stable de l'encodeur rotatif (nécessaire pour rattraper le timing)
break;
}
delay(300);
if(A_menu!=4) while(Uoled.li_rot_sw()){delay(10);} // Attente que le bouton de l'encodeur rotatif soit pressé pour continuer
Uoled.prep_aff_LCD(10, 'G');
}
Exemple en câblage 5 fils :
// Démonstration lib_1306_rot.ino v2 exemple test_lib_1306_rot_v5f.ino
// Novembre 2023
// https://castoo.fr
// Démonstration de quelques fonctions de la librairie lib_1306_rot
// Attention la librairie utilise la librairie oled SSD1306Wire avec un W majuscule qui n'est pas directement
// disponible dans l IDE Arduino il faut la chercher sur internet sur le site "github"
// Remarque (interface 5 fils ou 2 fils voir description sur castoo.fr) :
// si vous passez le parametre adr_i2c_io à 0 la lib considere que les signaux clk, dt et sw sont des num de port du processeur
// si vous passez le parametre adr_i2c_io avec l'adresse du PCF85741 la lib considere que les signaux clk, dt et sw sont des sortie du PCF85741
//
// Exemple en version 5 fils avec un ESP8266-12
#include
#include "SSD1306Wire.h"
#include "lib_1306_rot.h" // Déclaration de la librairie
// Pins de racordement I2C sur un esp8266 Wemos D1 mini (OLED et RTC)
uint8_t i2c_sda = D2;
uint8_t i2c_scl = D1;
// l'adresse I2C (ici 0x3C) peut être différente en fonction du module utilisé
SSD1306Wire display(0x3c, i2c_sda, i2c_scl); // I2C sur un esp8266 donc D2 > SDA & D1 > SCL
#define adr_i2c_io 0 // On met 0 comme on n'utilise pas de PCF85741
uint8_t encod_sw = 14; // signal SW connecté en D5 sur un ESP8266
uint8_t encod_dt = 12; // signal DT connecté en D6 sur un ESP8266
uint8_t encod_clk = 13; // signal CLK connecté en D7 sur un ESP8266
// init Uoled (adresse du PCF85741, clk, dt, sw et nom de l'objet LCD)
util_1306 Uoled(adr_i2c_io, encod_clk, encod_dt, encod_sw, display);
uint8_t A_menu; // Variable de retour du menu
const int nb_ch_menuA = 4; // Nombre de choix dans le menu
const String ch_menuA[] = {"Saisie de Fréquence", "Saisie de poids ", "Menu déplacements", "Saisir un Nom"};
String _ch_menuA = * ch_menuA; // Pointeur sur liste des choix du menu
uint8_t B_menu; // Variable de retour du menu
const int nb_ch_menuB = 3; // Nombre de choix dans le menu
const String ch_menuB[] = {"Déplacement TXT", "Déplacement Jeux", "Retour"};
String _ch_menuB = * ch_menuB; // Pointeur sur liste des choix du menu
// Liste des mois pour exemple de la fonction "déplacement"
const String m_s[] = {"Janvier", "Février", "Mars", "Avril", "Mai", "Juin", "Juillet", "Aout", "Septembre", "Octobre", "Novembre", "Décembre"};
int res_rup=0; // Résultat roolup
int cpt=0; // Compteur
char sai_dep = ' '; // Utilisée pour le retour de la fonction "déplacement"
unsigned long temps_jeux; // Pour limite de temps démo jeux
int v_y, mem_y; // Gestion déplacement dans jeux
String v_nom; // Chaine pour la saisie alphanumérique
void setup(){
display.init(); // Init de l'écran OLED
display.flipScreenVertically();
Uoled.prep_aff_LCD(10, 'C'); // On va afficher en caractères de 10 centrés
display.clear();
delay(200);
}
void loop(){
delay(300);
A_menu = 0;
A_menu = Uoled.init_menu(nb_ch_menuA, _ch_menuA);
delay(300); // Un délai est necessaire pour éviter les rebonds du bouton de l'encodeur rotatif
switch (A_menu){
case 0: // Saisie d'une fréquence
res_rup = Uoled.sai_Num(3, true, "Fréquence Hz ?"); // Saisie d'un numérique 3 roolup + 1 pour puissance de 10
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 30, String(res_rup) + " Hz");
display.display();
break;
case 1: // Saisie du poids
Uoled.prep_aff_LCD(16, 'C');
while(res_rup<1||res_rup>200){
res_rup = Uoled.sai_Num(3, false, "Votre poids kg ?"); // Saisie d'un numérique 3 roolup
if(res_rup<1||res_rup>200){
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 30, "Erreur !");
display.display();
while(Uoled.li_rot_sw()){delay(10);}
}
}
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 30, String(res_rup) + " Kg");
display.display();
break;
case 2: // Menu déplacements
B_menu = 0;
B_menu = Uoled.init_menu(nb_ch_menuB, _ch_menuB);
delay(300); // Un délai est necessaire pour éviter les rebonds du bouton de l'encodeur rotatif
switch (B_menu){ // Sous menu déplacement
case 0: // Test de déplacement mois de l'année
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 0, "Test déplacement");
display.display();
sai_dep = ' ';
while(sai_dep != 'B'){
sai_dep = Uoled.sai_mov(); // Saisie d'un déplacement de l'encodeur ou d'un appuis
if(sai_dep == 'G') cpt = (cpt-1<0)?11:(cpt-1); else if(sai_dep == 'D') cpt = (cpt+1) %12;
display.setColor(BLACK);
display.fillRect(0, 22, 128, 20);
display.setColor(WHITE);
display.drawString(64, 22, m_s[cpt]);
display.display();
delay(30);
}
display.clear();
display.drawString(64, 22, "choix> " + m_s[cpt]);
display.display();
break;
case 1: // Test de déplacement jeux
Uoled.prep_aff_LCD(10, 'C');
display.drawString(64, 0, "Test prémices petit jeux");
display.drawString(64, 12, "avec fonction déplacement");
display.drawString(64, 24, "Arret auto aprés");
display.drawString(64, 36, "60 secondes");
display.drawString(64, 48, "Jouer avec rot < > et B");
display.display();
while(Uoled.li_rot_sw()){delay(10);}
display.clear();
display.drawString(0, 0, "O->"); display.display();
temps_jeux = millis();
v_y=0; mem_y=0; sai_dep = ' ';
while((millis() - temps_jeux) < 6000){ // limite du jeux à 60 secondes
sai_dep = Uoled.sai_mov(); // Saisie d'un déplacement de l'encodeur ou d'un appuis
switch (sai_dep){
case 'G': mem_y = v_y;((v_y+10)>64)?v_y=64:v_y+=10;break;// Gauche (Haut)
case 'D': mem_y = v_y;((v_y-10)<0)?v_y=0:v_y-=10;break;// Droite (Bas)
case 'B': // Bouton (Feu... Tire)
for(byte cpt=30; cpt<115; cpt+=10){display.drawString(cpt, v_y, "->"); display.display();}
delay(150);
display.setColor(BLACK);display.fillRect(25, v_y, 103, 11); display.setColor(WHITE);
display.display(); delay(150); // Attention aux rebonds du bouton
break;
}
if(sai_dep!='B'){
display.setColor(BLACK);
display.fillRect(0, mem_y, 30, 11);
display.setColor(WHITE);
display.drawString(0, v_y, "O->");
display.display();
}
}
display.clear();display.drawString(64, 30, "FIN !");display.display();
break;
}
break;
case 3: // Saisie d'un nom
v_nom = Uoled.sai_Alpha("Saisir Nom ?"); // Saisie alphanumérique
Uoled.prep_aff_LCD(16, 'C');
display.drawString(64, 30, v_nom);
display.display();
break;
}
delay(300);
if(A_menu!=4) while(Uoled.li_rot_sw()){delay(10);} // Attente que le bouton de l'encodeur rotatif soit pressé pour continuer
Uoled.prep_aff_LCD(10, 'G');
}
