Il est beau mon home cinéma mais plus d'affichage sur la façade avant !

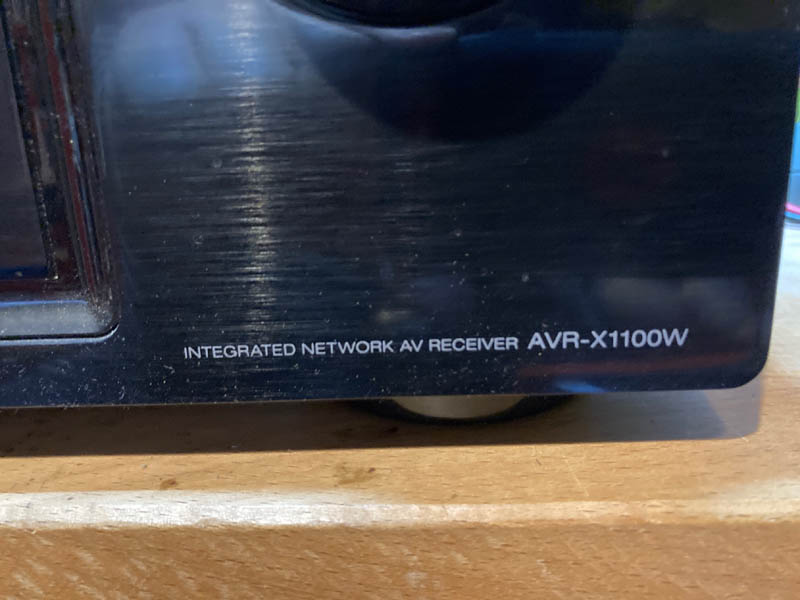

Cet article concerne le Denon AVR-X1100W, attention il existe de nombreux home cinéma Denon mais je ne pense pas que les solutions décrites ici puissent convenir aux autres modèles ?

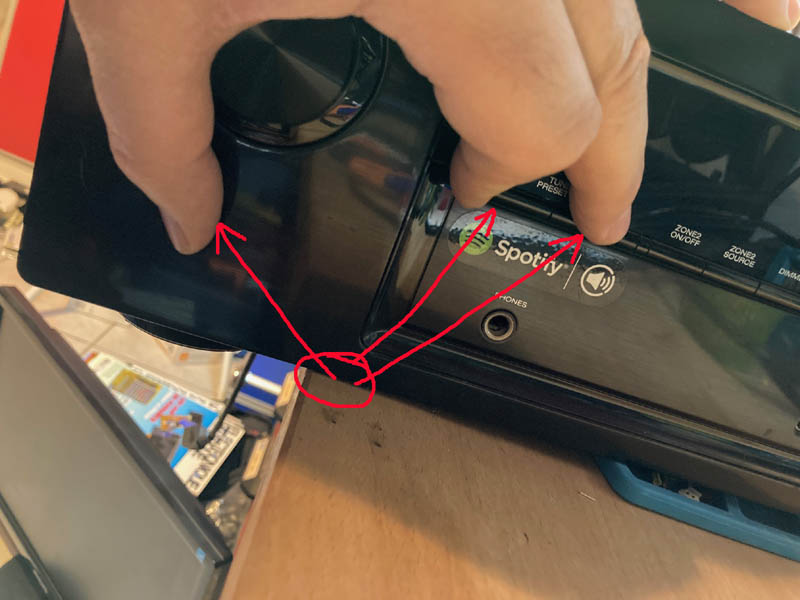

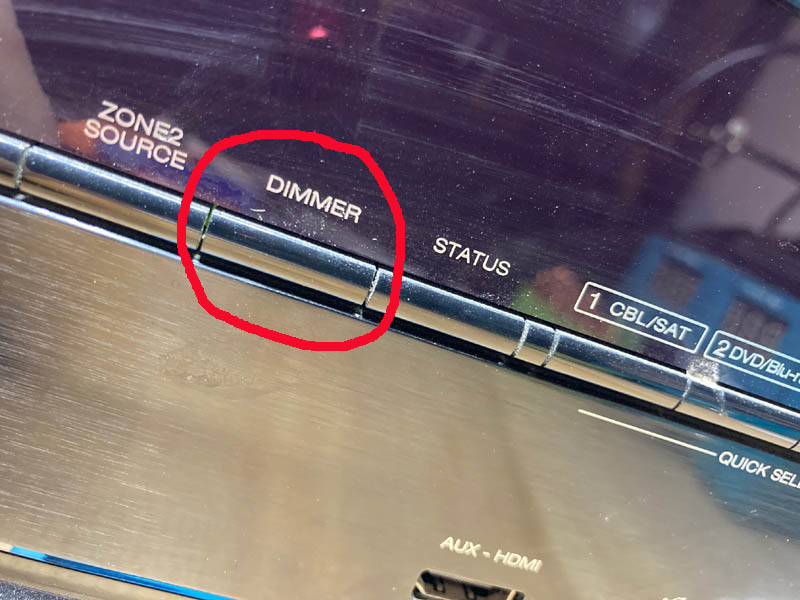

Dans la documentation en cas de perte de l'affichage le premier conseil est d'appuyer à plusieurs reprises sur le bouton "DIMMER".

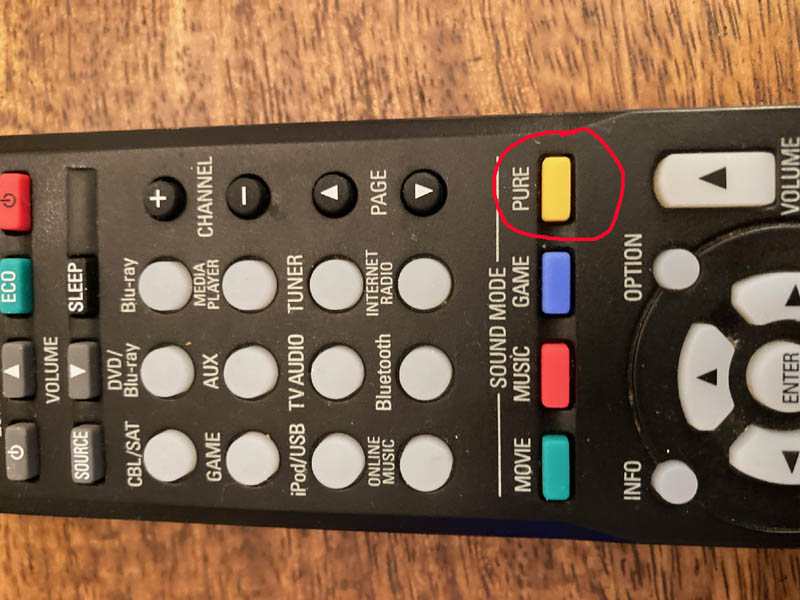

Dans la documentation en cas de perte de l'affichage le deuxième conseil est d'appuyer sur le bouton "PURE" de la télécommande.

Sur internet en cas de perte de l'affichage si les 2 solutions précédentes ne fonctionnent pas on conseille de faire une réinitialisation du Denon pour cela il faut appuyer simultanément sur "Tuner +" "Tuner -" et faire une mise en marche (cela réinitialise vos paramètres il est donc conseillé de faire une sauvegarde auparavant !).

Aucune des solutions ci-dessus n'a fonctionné dans mon cas je vais donc voir si le fusible de la face avant n'est pas HS. Pour cela il faut ouvrir l'appareil, rien de bien méchant !
ATTENTION BIEN DEBRANCHER LE CABLE SECTEUR AVANT L'OUVERTURE.

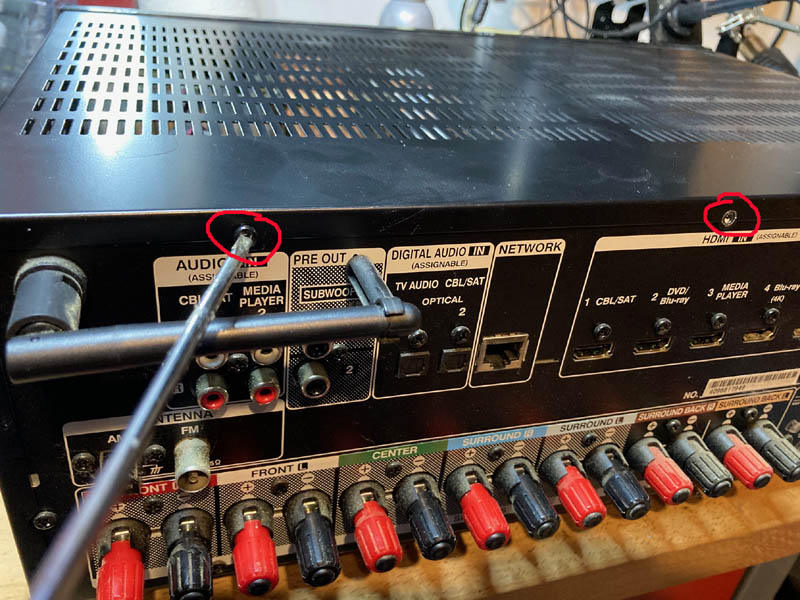

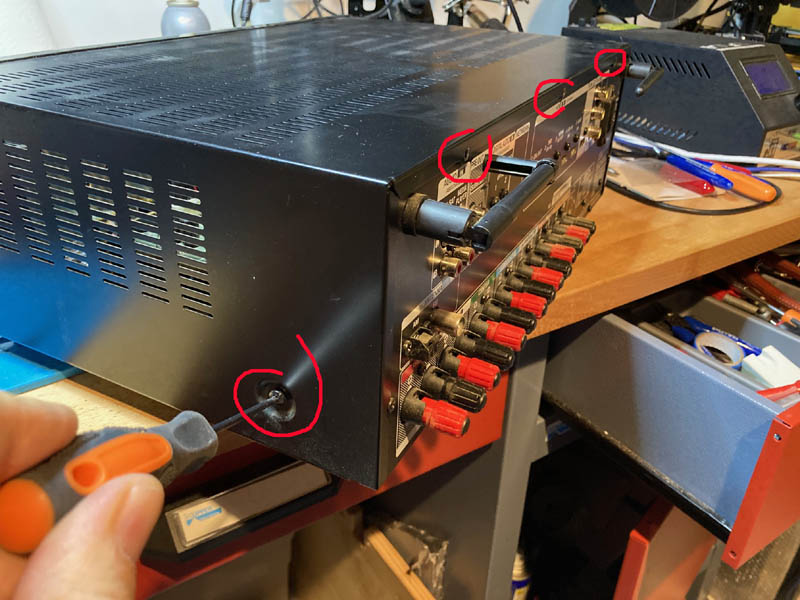

3 vis a l'arrière de l'appareil.
ATTENTION BIEN DEBRANCHER LE CABLE SECTEUR AVANT L'OUVERTURE.

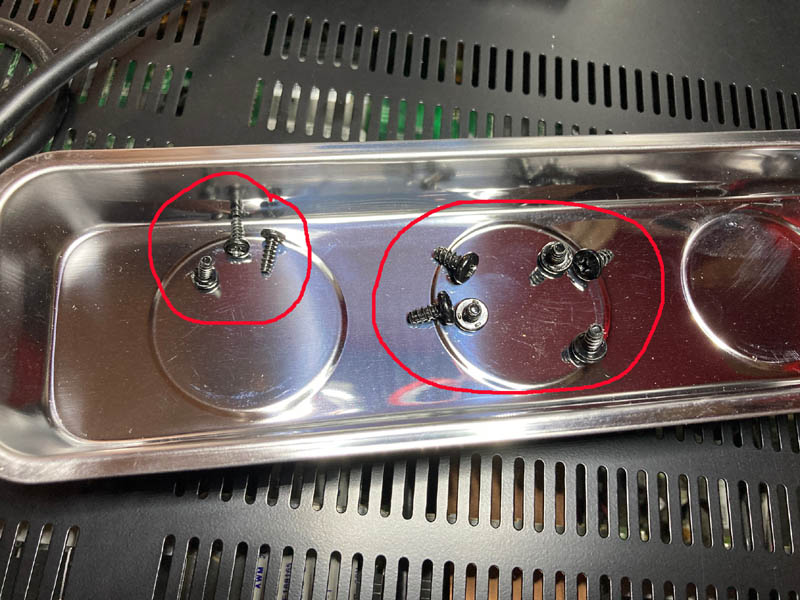

3 vis de chaque coté de l'appareil. On a donc 9 vis au total.
ATTENTION BIEN DEBRANCHER LE CABLE SECTEUR AVANT L'OUVERTURE.

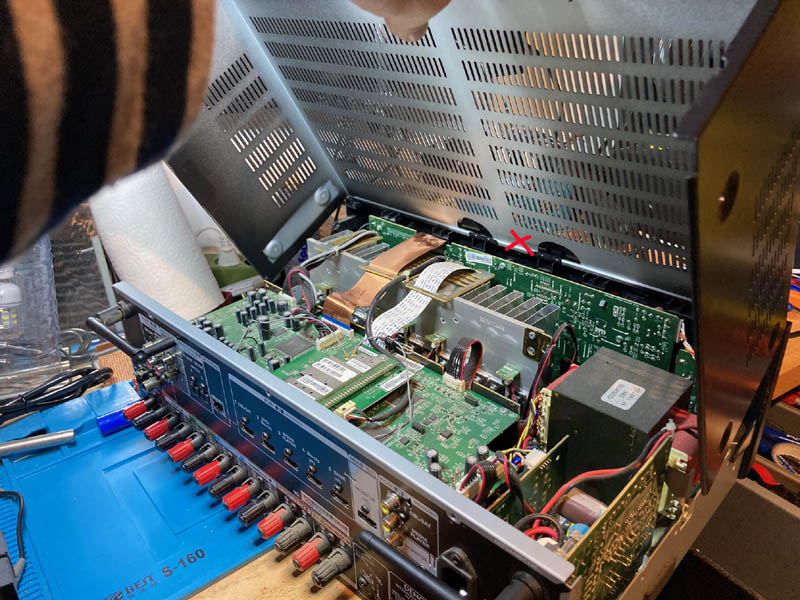

Pour le couvercle il faut ensuite le basculer en arrière, il semble attacher au milieu mais en réalité il n'y a pas d'attache !
ATTENTION MEME DEBRANCHE IL PEUT RESTER DU COURANT DANS LES CONDENSATEURS DE L'APPAREIL ALORS NE PAS METTRE LES MAINS PARTOUT.

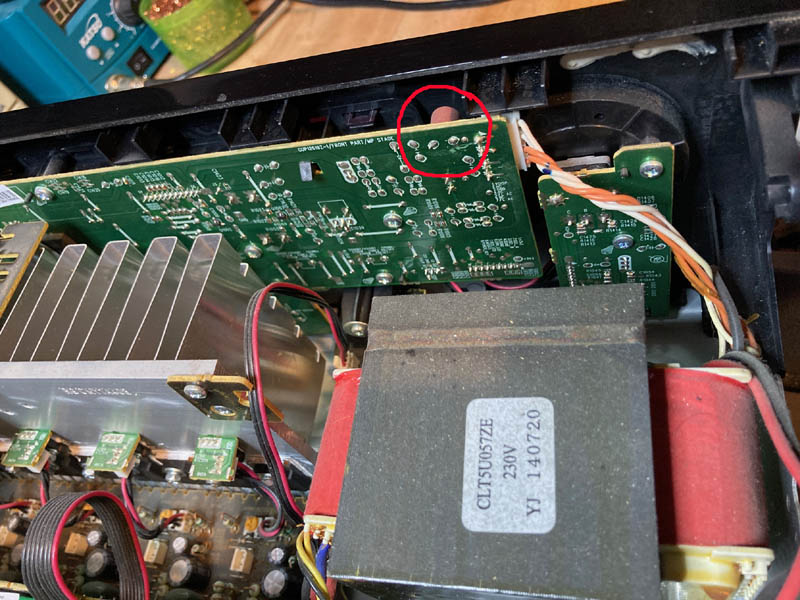

Le fusible de la façade est placé sur la carte électronique avant, il a la forme d'un petit cylindre (rouge dans mon cas).

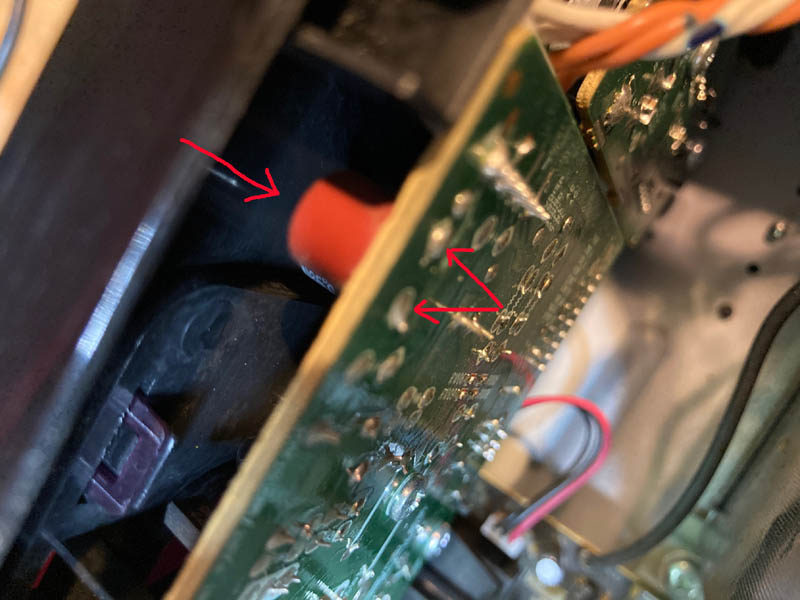

Le fusible est raccordé à la carte électronique par deux soudures facilement accessibles, ceci va nous permettre de le tester.

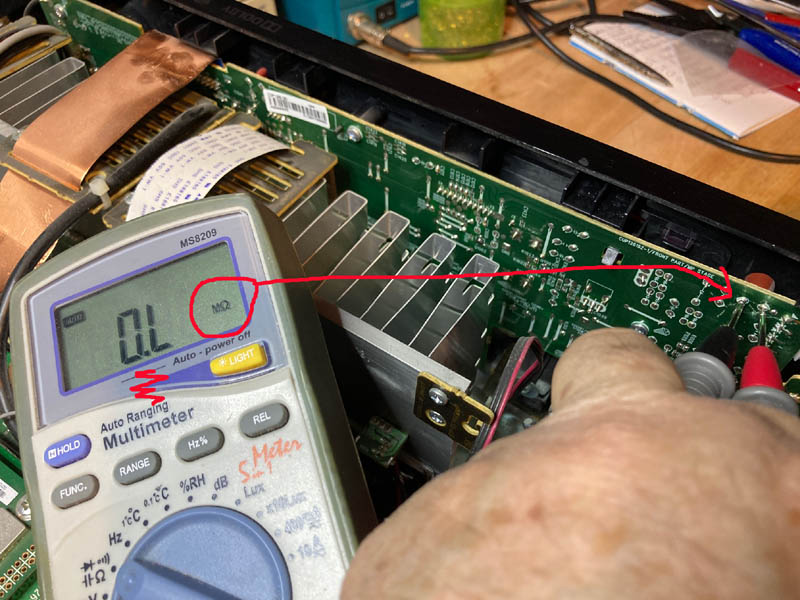

Le test s'effectue avec un ohmmètre, comme on le voit ici le fusible est coupé (valeur 0 Méga Ohm).

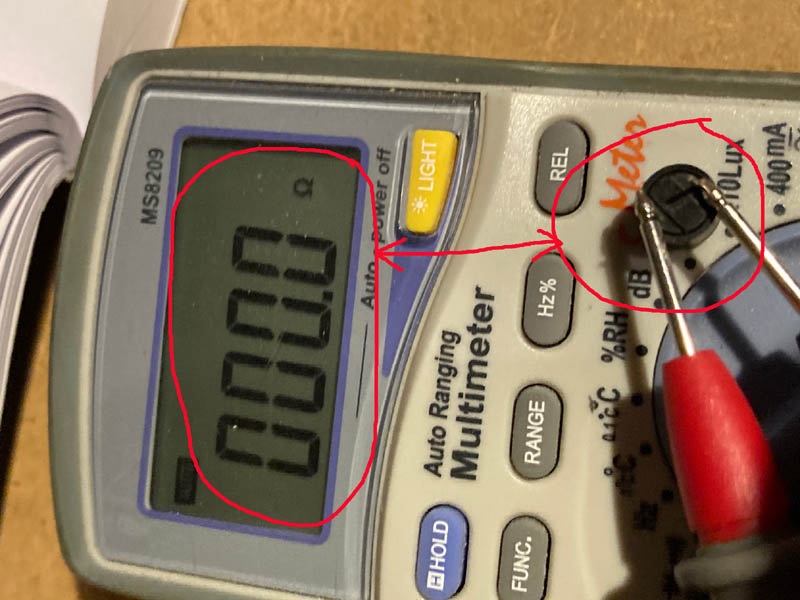

Avec un fusible neuf la valeur est de 0 Ohm.

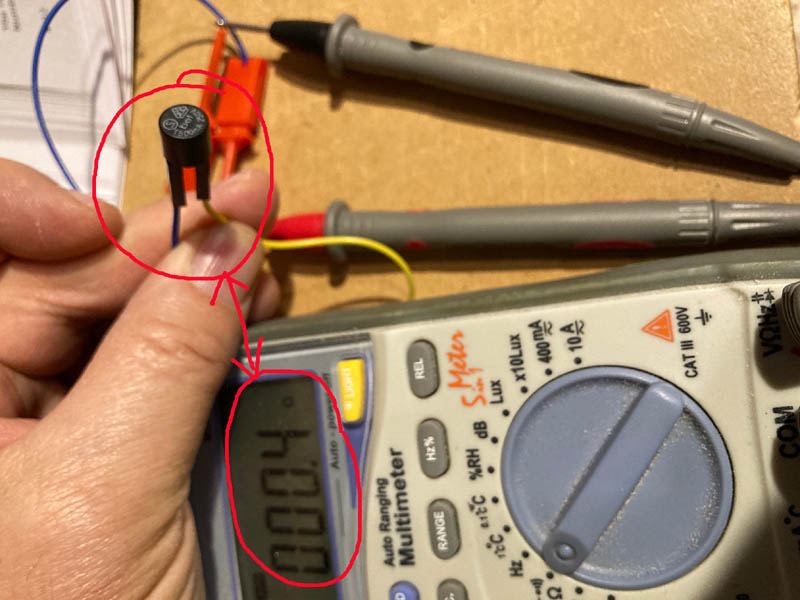

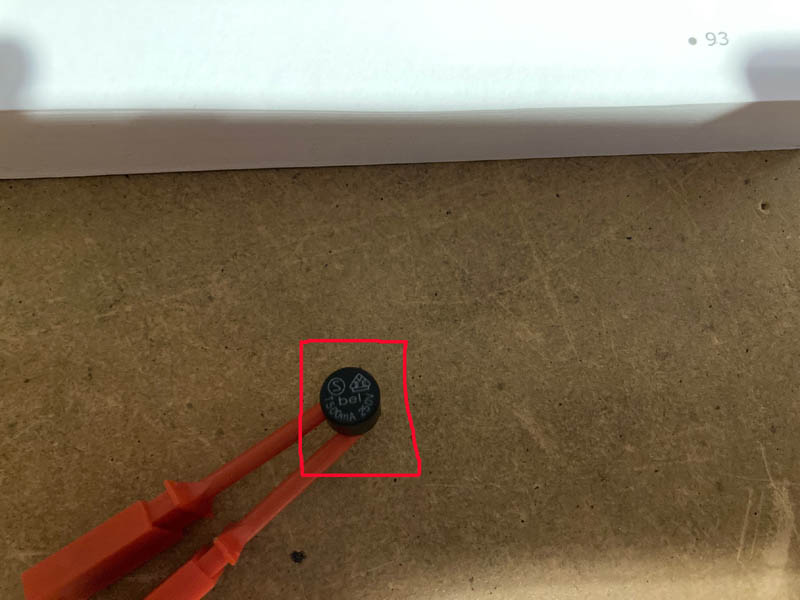

Ici le fusible neuf est raccordé à deux fils de test sa valeur passe à quelques dixièmes d'ohm.

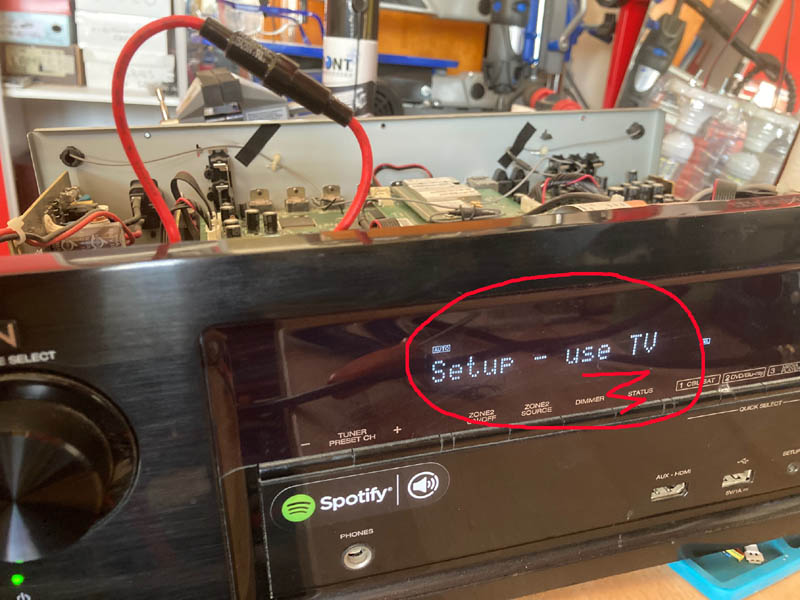

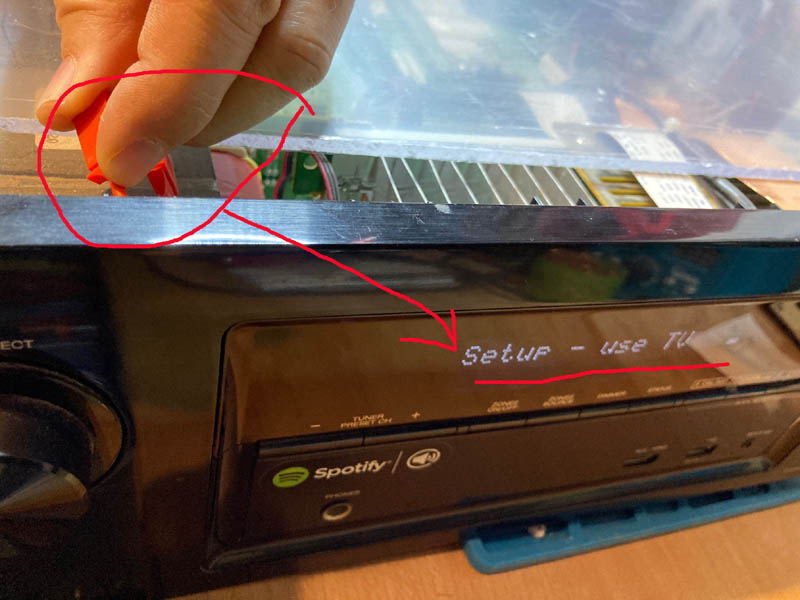

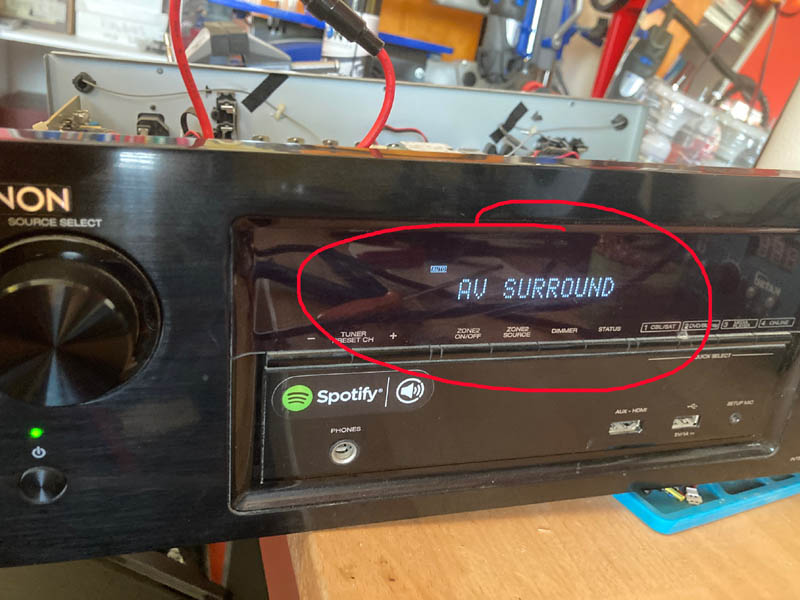

Comme ma vidéo est catastrophique je vous montre ici qu'en connectant un fusible neuf j'ai bien retrouvé l'affichage sur la façade avant.

Bon perso je n'ai pas sous la main de micro-fusible de 100ma comme celui de l'appareil, celui avec lequel j'ai réalisé le test ci-dessus est un 500ma. Il n'est pas souhaitable de diminuer la sensibilité du fusible cela ne permettrait plus de protéger convenablement la platine électronique.

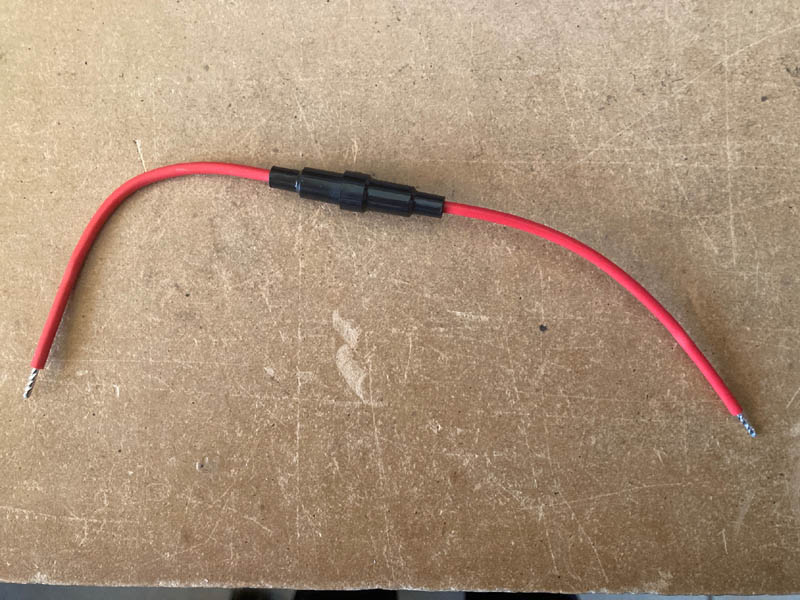

Je vais donc utiliser un fusible de 100ma (rapide) qui n'a pas le même aspect que celui d'origine mais qui est équivalent (et bien préférable à celui de 500 ma).

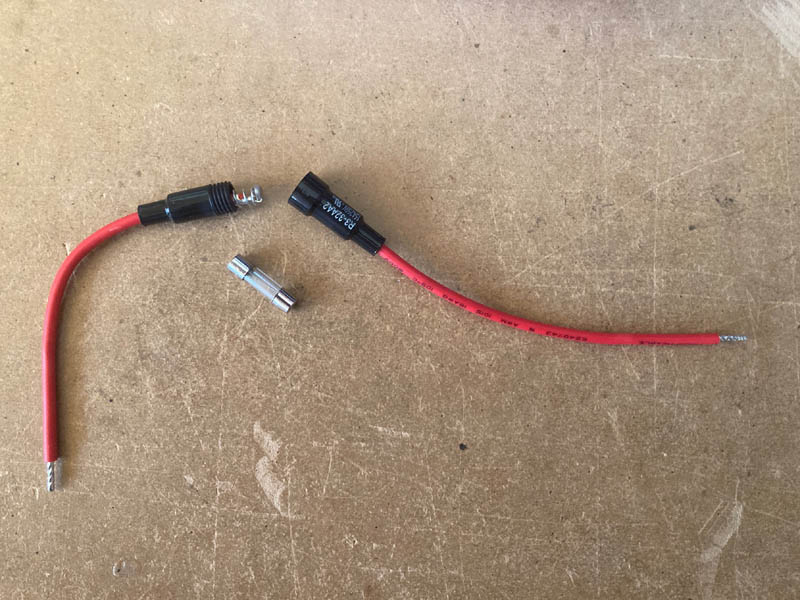

Ce type de fusible est pratique dans le cas ou le fusible est à remplacer mais il prend plus de place heureusement dans notre cas on n'en manque pas !

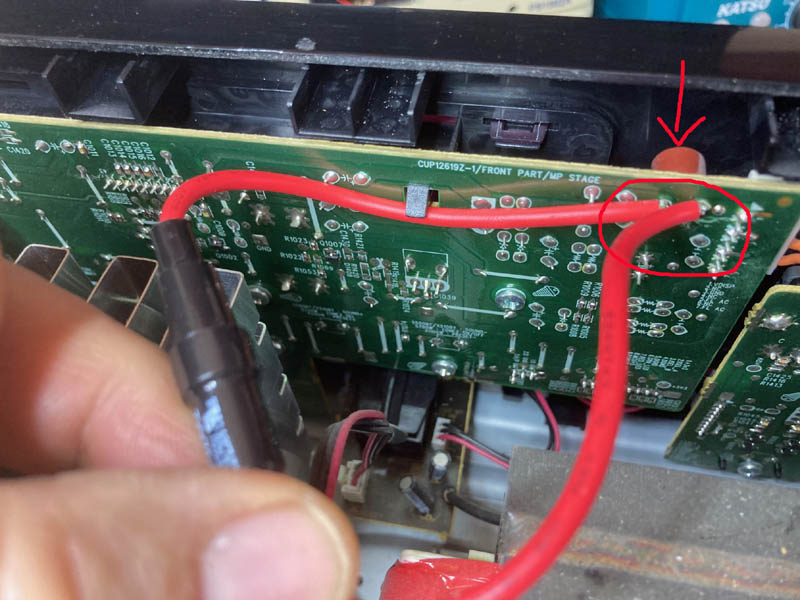

Voilà c'est soudé (il ne sert à rien de dessouder l'ancien fusible sauf si vous êtes puriste et que vous voulez prendre le risque d'abimer les pistes du circuit imprimé).

Fusible en place et afficheur qui fonctionne !

Comme j'avais tenté une réinitialisation du denon en début d'article (sans faire de sauvegarde) il faut maintenant brancher un écran sur la sortie HDMI et refaire le paramétrage complet (c'est rapide sauf la partie audio qu'il ne faut pas négliger avec ce super matos !).
