Les trames NMEA qui commencent par !AIVDM sont intéressantes à disséquer ! Elles comprennent quelques infos
que nous avions déjà décodées dans la présentation précédente, mais il y a aussi une partie DATA à laquelle nous allons nous intéresser ici.
Cette réalisation est développée avec le langage C++ dans l'environnement QT. Je vous livre donc les points importants des fichiers sources qui permettent
de résoudre les problèmes qui vous entravent dans la réalisation de ce genre d'application.
(pas les sources complet ! et puis quoi encore ! il faut bosser un minimum...) Pour les non programmeur l'executable sera bientôt mis à dispo...

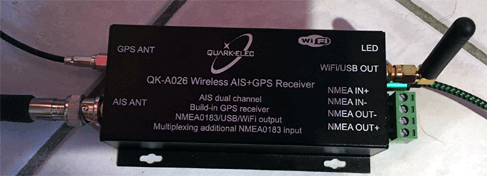

Le matériel que j'utilise pour ce test est un récepteur AIS, qui a plusieurs fonctions (seule la réception AIS est utile ici !)
Cet appareil cumule les fonctions de traceur GPS en lui raccordant une petite antenne GPS, de récepteur AIS en lui connectant une antenne VHF, de multiplexeur NMEA
en lui connectant une autre entrée NMEA. En sortie il peut soit transférer ses trames en nmea soit en USB soit par WIFI le tout pour moins de 90 euros.
Pas mal ! Je donne le lien vers la notice de ce matériel en bas d'article.
La reception AIS est également possible avec un petit recepteur USB RTL-SDR que l'on trouve pour moins d'une vingtaine d'euros (Clé USB RTL-SDR avec R820T2 sur google).

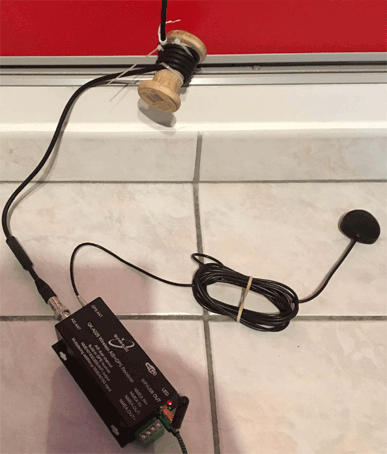

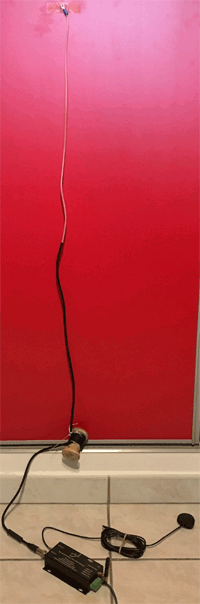

Raccordement du matériel, comme on peut le voir, il ne faut pas grand-chose pour capter les mouvements de bateaux environnants. Pour l'antenne VHF, le test est réalisé avec un simple câble de rallonge télé découpé (chercher notice sur site dans Informatique, astuces en vrac). Cette antenne me permet de capter des trames AIS de bateaux qui sont à plus de 10 km de mon domicile. |
 |
 |
La trame AIVDM peut contenir jusqu'à 26 types de message différents et en plus ces messages peuvent être différents
suivant qu'ils sont émis sur le canal A ou B. Certains de ces messages sont trop longs pour être encapsulés dans une seule trame NMEA, plusieurs trames sont alors
utilisées et la partie data de celles-ci doit donc être concaténée pour avoir le message AIS entier.
Pour résoudre ce besoin le plus simple est de créer un objet. Celui-ci décodera la trame et mémorisera les infos qui m'intéressent. IL permettra au reste du programme d'accéder aux données décodées.
Cet objet contiendra la description des types de trame qui m'interressent.

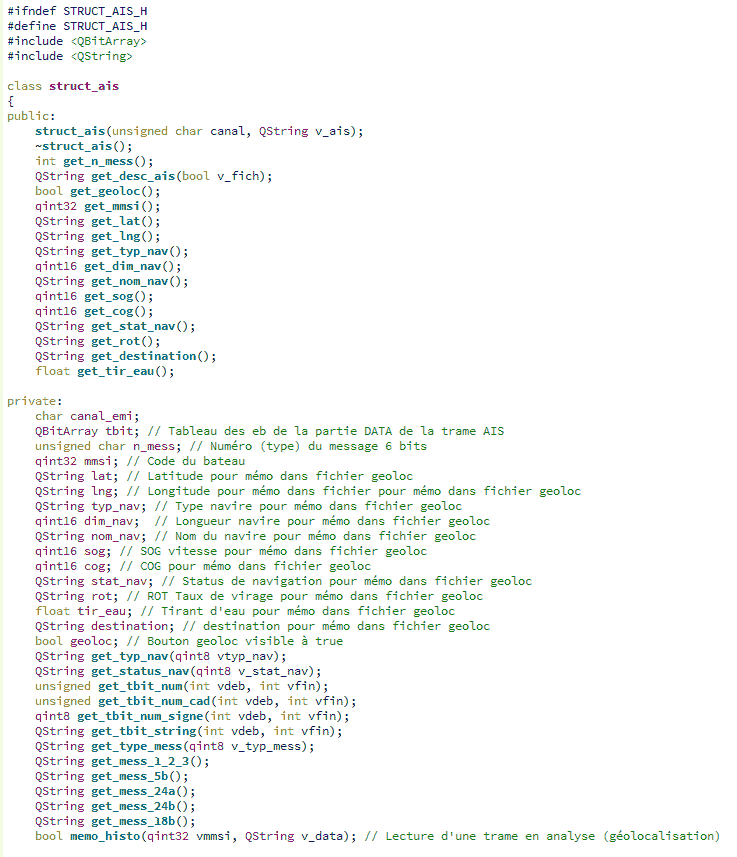

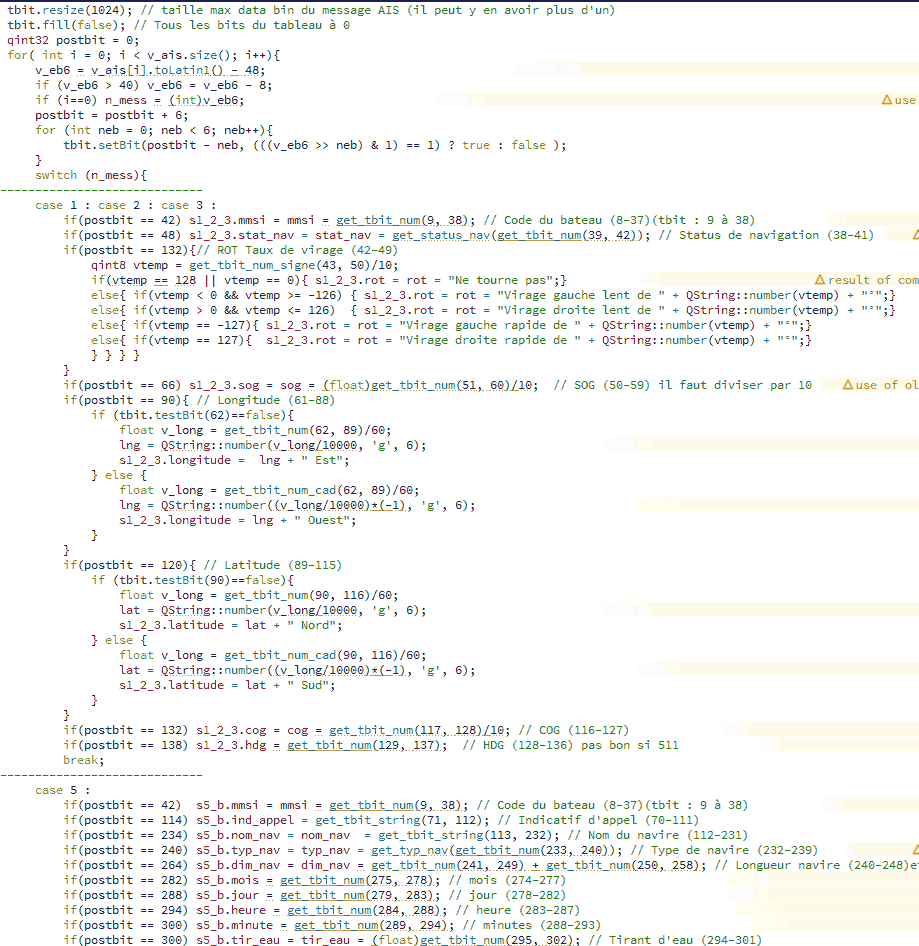

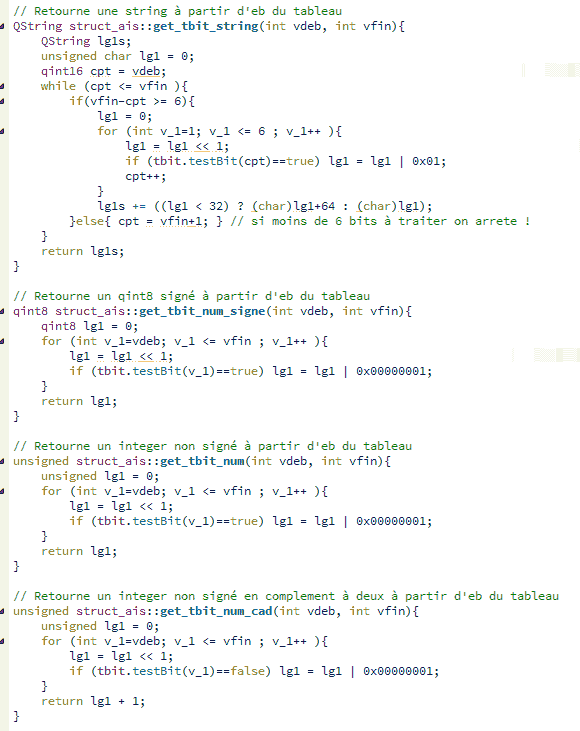

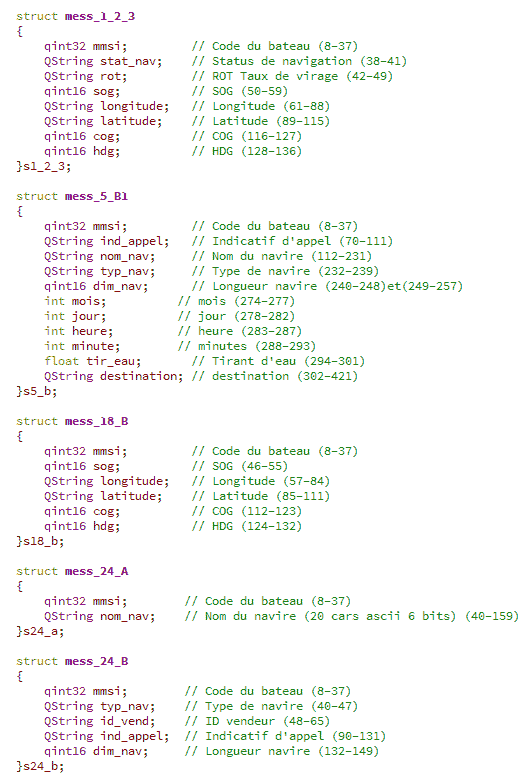

Voici donc le constructeur de cet objet, la lecture de celui-ci vous donne le principe de la mémorisation du tableau de bit et du décodage des différents types d'infos.
Suivant que l'info est codée sous forme d'un entier, d'un nombre signé (complément à deux) ou non, d'un nombre flottant ou d'une chaine de caractère (ascii 6bits) des fonctions de décodage spécifiques sont nécessaires.

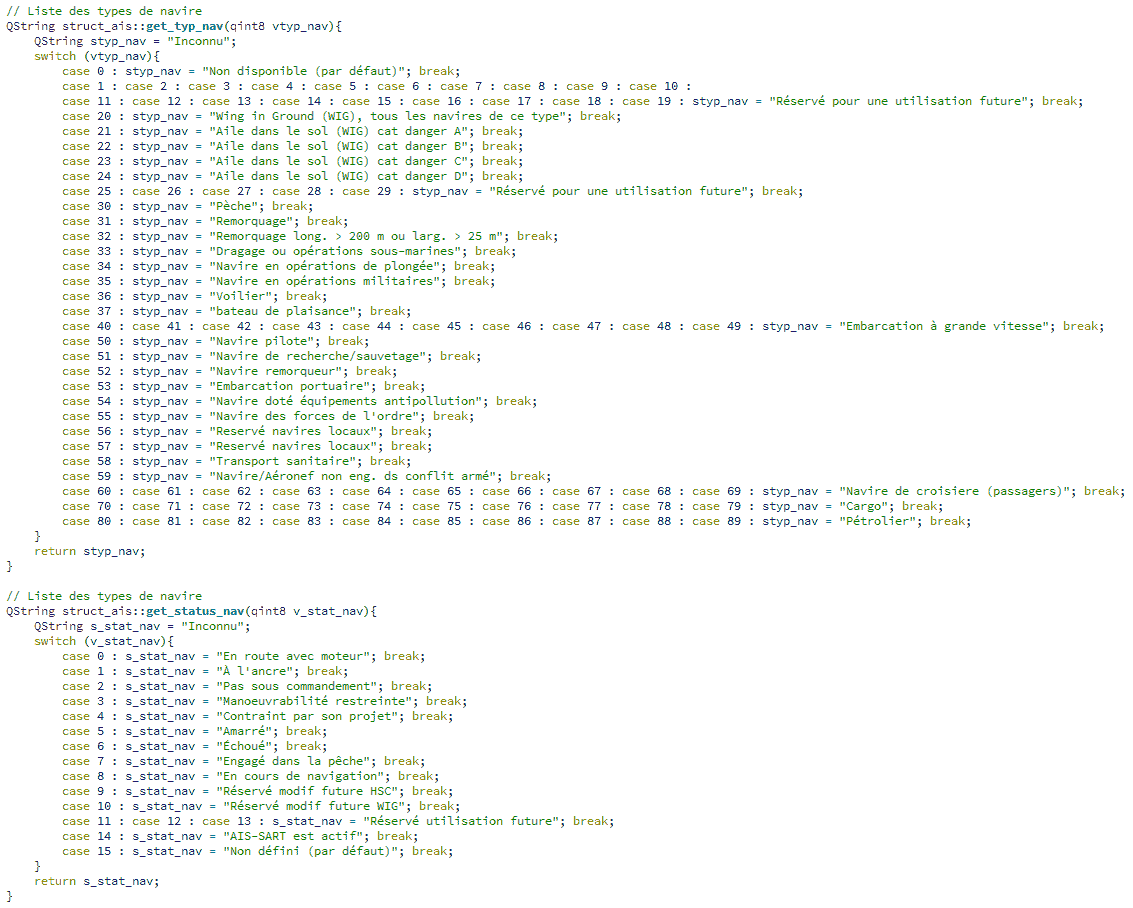

Quelques informations supplémentaires sont aussi nécessaires pour documenter certains codes (petite erreur dans commentaire 2eme liste il faut lire "liste des status").

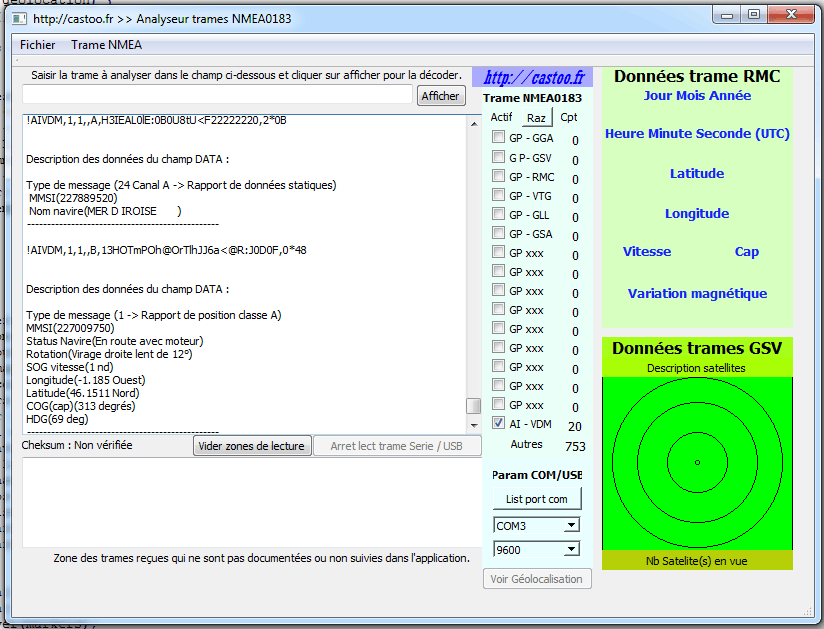

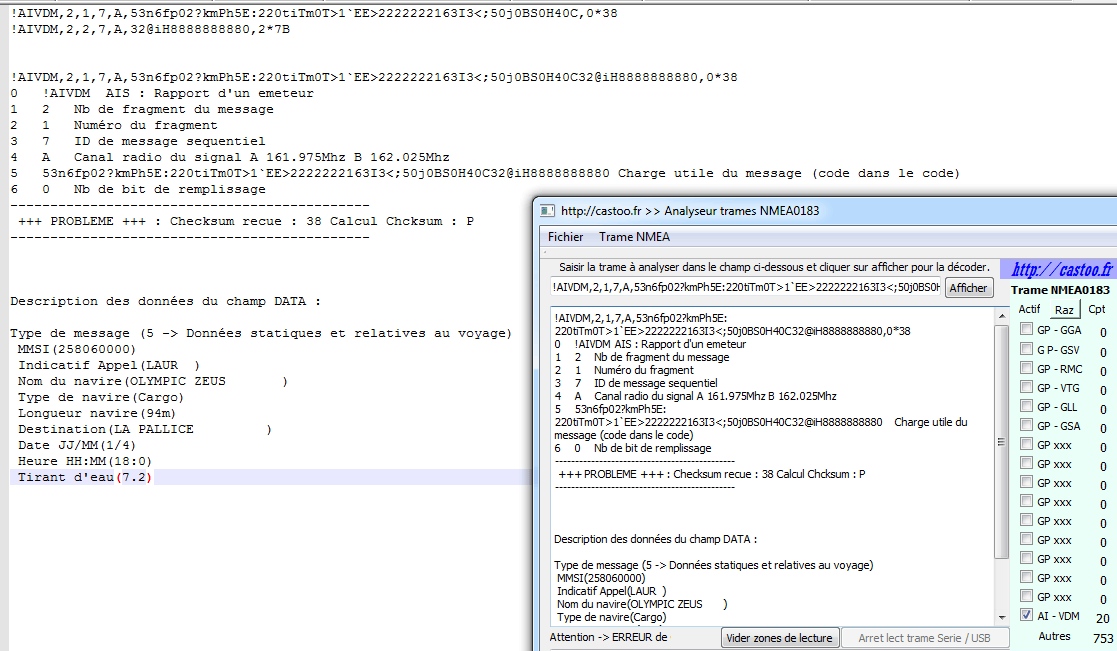

Voici un exemple d'un message AIS qui a demandé 2 trames NMEA, pour les décoder, il faut ajouter à la partie data de la 1er, la 2eme partie data (la checksum devient forcément mauvaise, mais le decodage ce fait normalement).

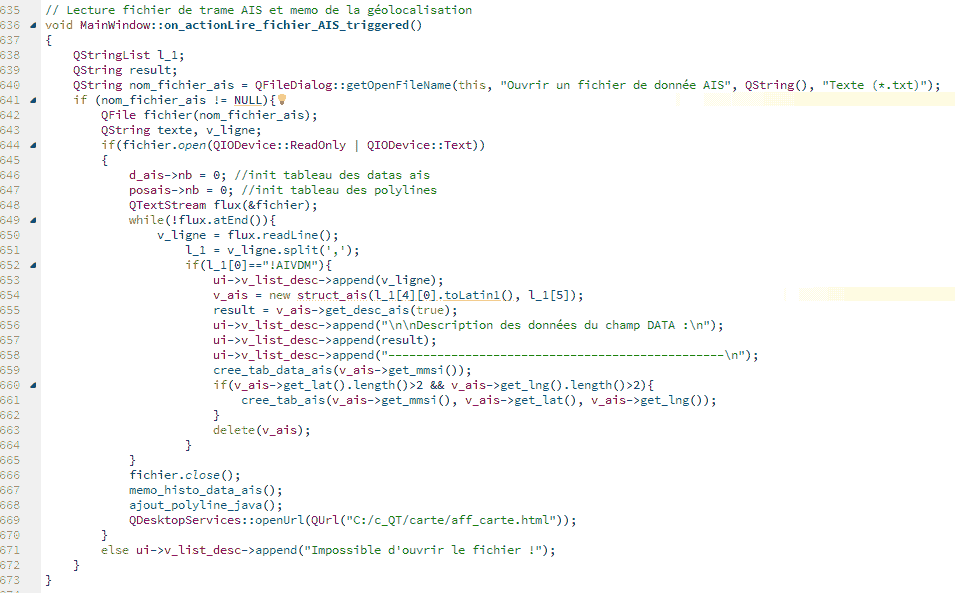

Côté programme principal il ne reste plus qu'a exploiter l'objet. Pour chaque trame nous allons répertorier le code du bateau (mmsi) et construire des tableaux avec les infos de latitudes de longitudes et beaucoup d'autres choses.
Plus haut nous avons vu la description de la partie data des trames, j'ai ensuite décidé d'afficher la position du navire
sur une carte (géolocaliser le navire). Pour cela il faut une carte avec la zone concernée et la position (latitude et longitude), l'AIS nous donne la latitude et la longitude dans les messages 1,2,3 et 18
(parmi ceux que nous suivons dans l'application). Pour la cartographie une communauté internationale met à notre disposition sur internet des cartes : OpenStreetMap. Ces cartes sont
exploitables gratuitement pour une utilisation non commerciale. Javascript va nous permettre de localiser le point sur la carte mais aussi de créer des polylines
pour représenter une continuité entre toutes les positions relevées. Pour cela nous allons devoir créer une page html avec des fonctions javascript pour afficher les infos et un fichier de données
pour stocker les points (j'ai choisi de créer un fichier de données javascript indépendant car cela m'a semblé plus facile). Si j'avais voulu créer une application plus complexe pour suivre le trafic maritime
il aurai été préférable d'utiliser une base SQL. Mais restons simple je n'ai pour motivation que la compréhension du NMEA et de l'AIS !
Donc le programme C++ construit le fichier data.js et y mémorise les variables suivantes :
Le premier tableau "data_ais" regroupe donc pour chaque navire sa derniere position réceptionnée et un amalgame de toutes les infos le caractérisant reçus dans toutes les trames le concernant.
Les autres tableaux "v_mmsibateau" représentent toutes les positions trouvées pour un bateau, y compris si le bateau a fait du surplace au port !
Le but du premier tableau est d'afficher tous les bateaux à leur dernieres position et si l'on passe la souris sur cette position d'afficher toutes les caractéristiques du navire dans un tableau.
Le but du deuxième tableau (1 par bateau) est de tracer une polyline qui permet de suivre son déplacement.

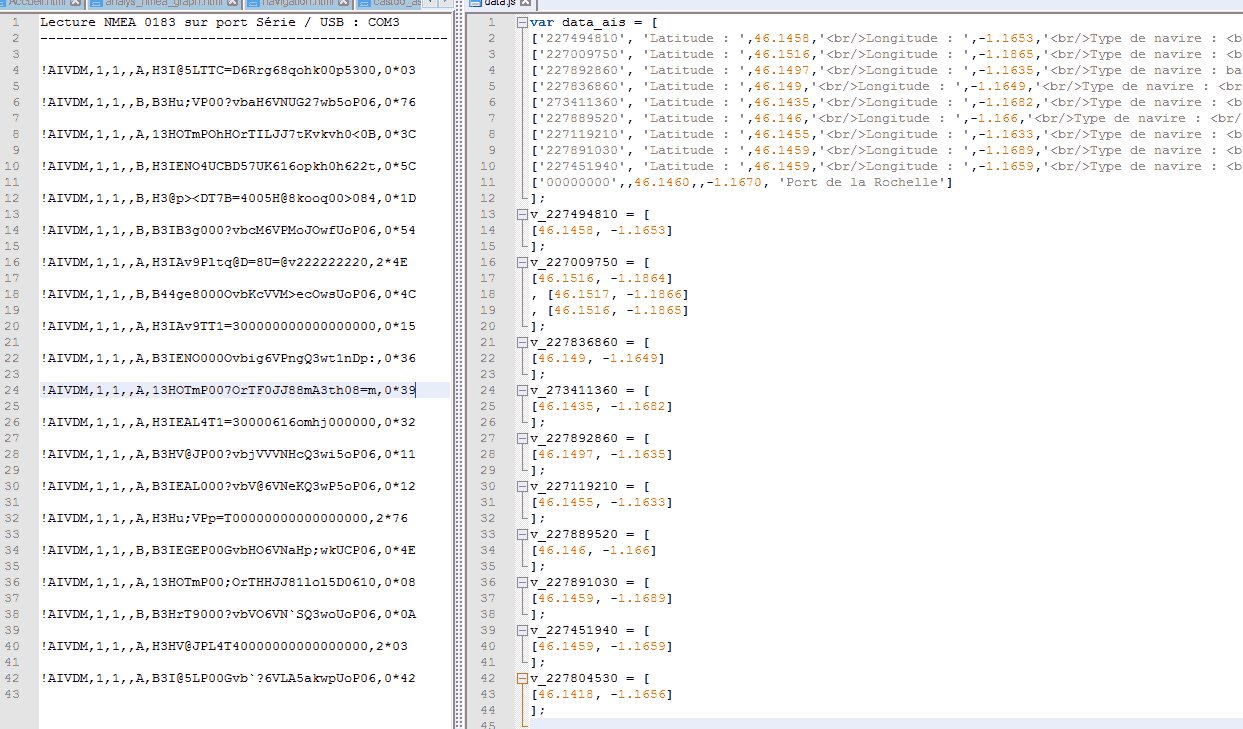

Sur la partie gauche de l'écran le fichier des trames nmea ais qui ont servis à la création des tableaux de données javascript.

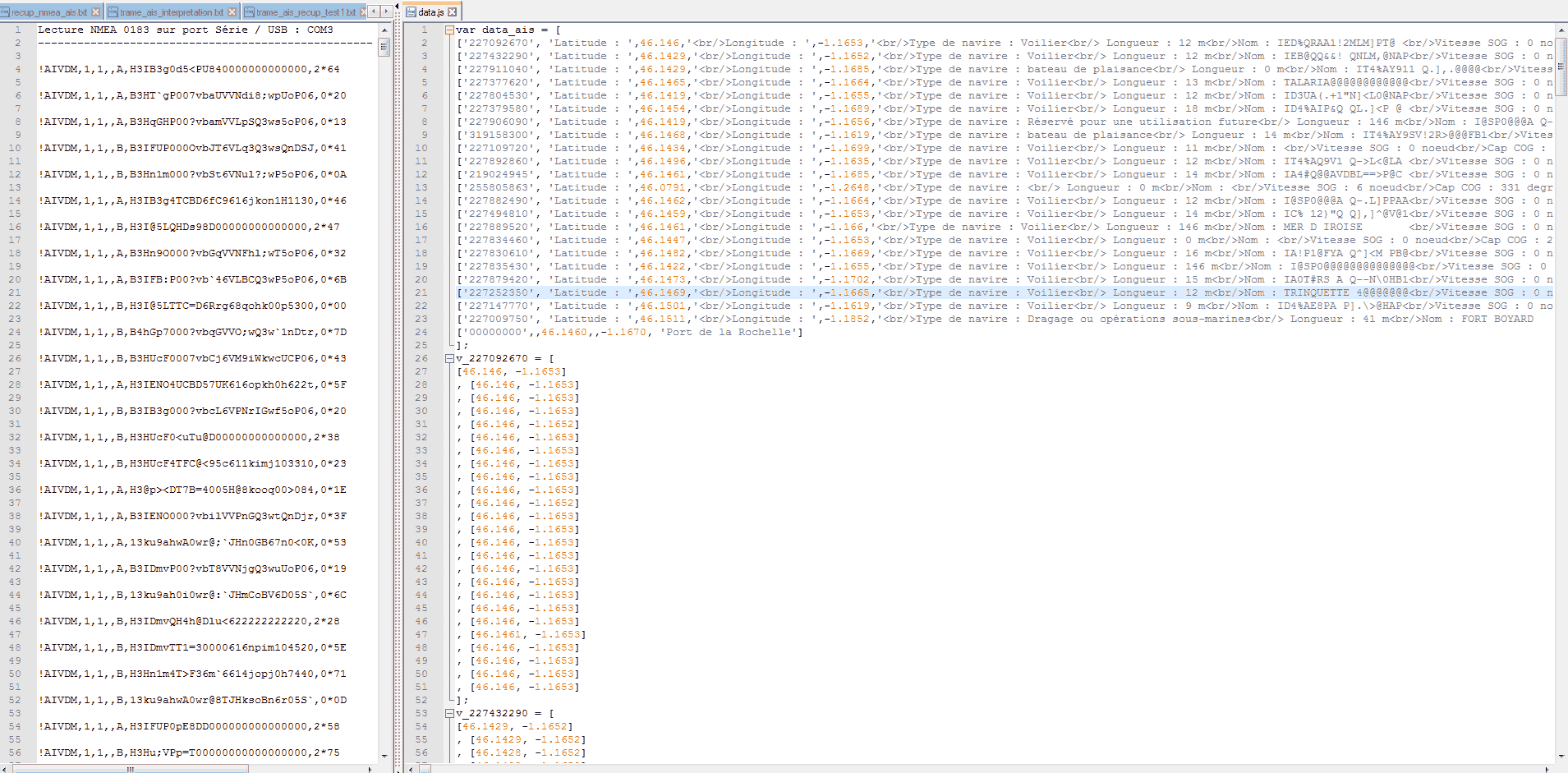

Autres exemples de data javascript, on voit ici un bateau qui est resté sur sa position.
Maintenant histoire de changer un peu du C++ un peu de programmation javascript.

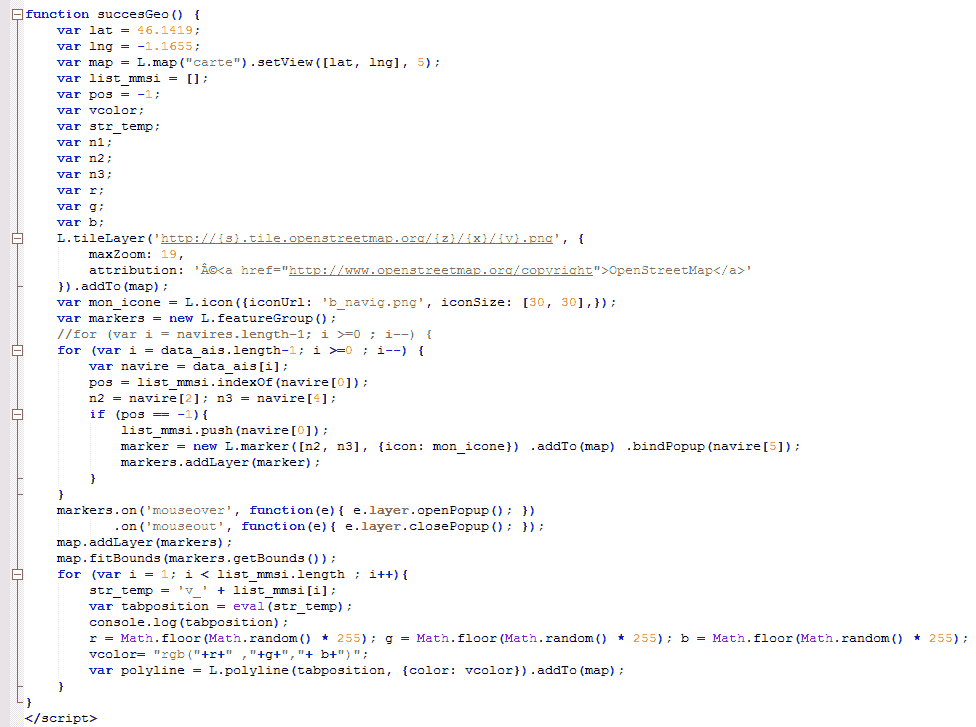

On trouve ici le positionnement de chaque bateau en le représentant par un petit icone en forme de roue de gouvernail
et l'affichage des infos du bateau en cas de survol de la souris.
Ensuite exploitation du tableau de chaque bateau avec ses positions successives pour affichage des polylines.

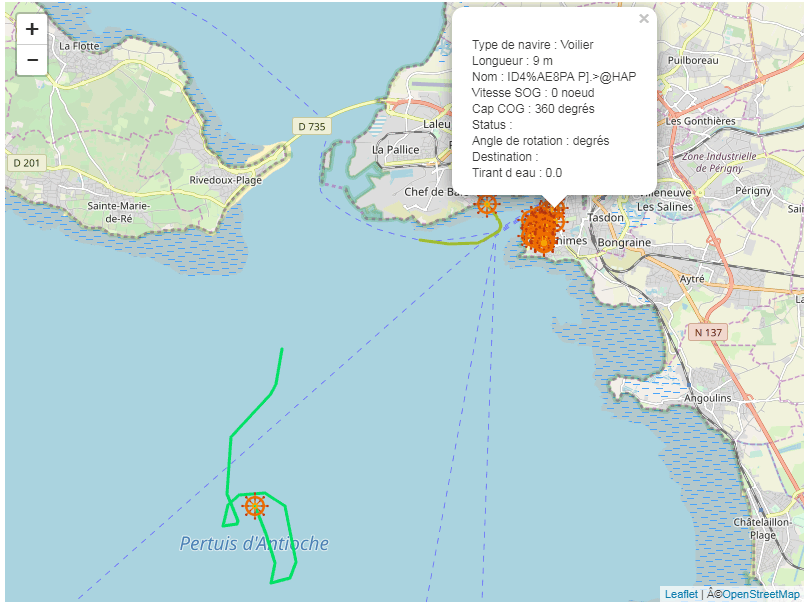

Voila le résultat. On y voit un pétrolier (qui donc peut tourner en rond dans le Pertuis d'Antioche sans ce soucié du carburant !) qui est en attente d'autorisation pour le port industriel de la Palice. On y voit un bateau que l'on identifiera plus tard avec une trace en vert clair. et enfin on voit un amalgame de bateau dans le port de plaisance de La Rochelle. La souris survole l'un d'entre eux : un voilier de 9m.

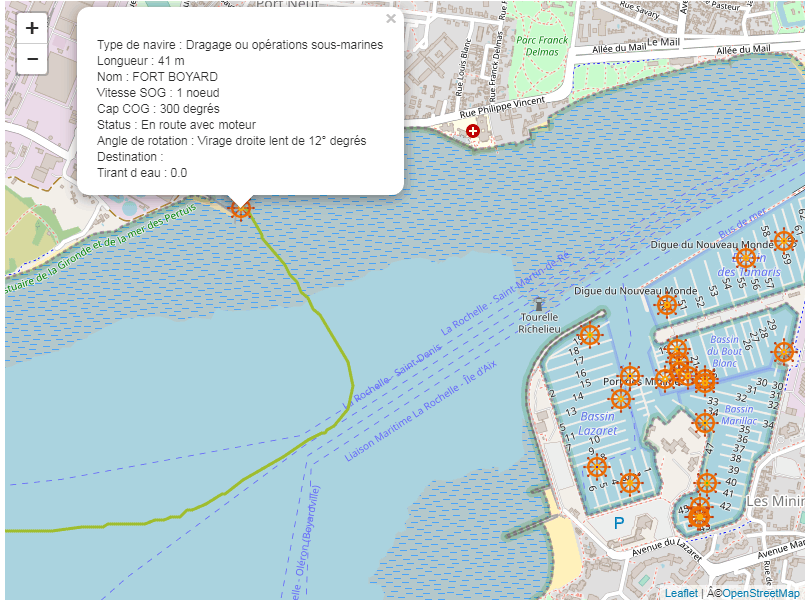

Le bateau de l'image précédente est donc un navire de dragage "Le fort boyard" qui navigue à 1 noeud et qui mesure 41 m. On voit également ici tous les bateaux appontés dans le port de plaisance de La Rochelle qui ont un AIS en route à bord.

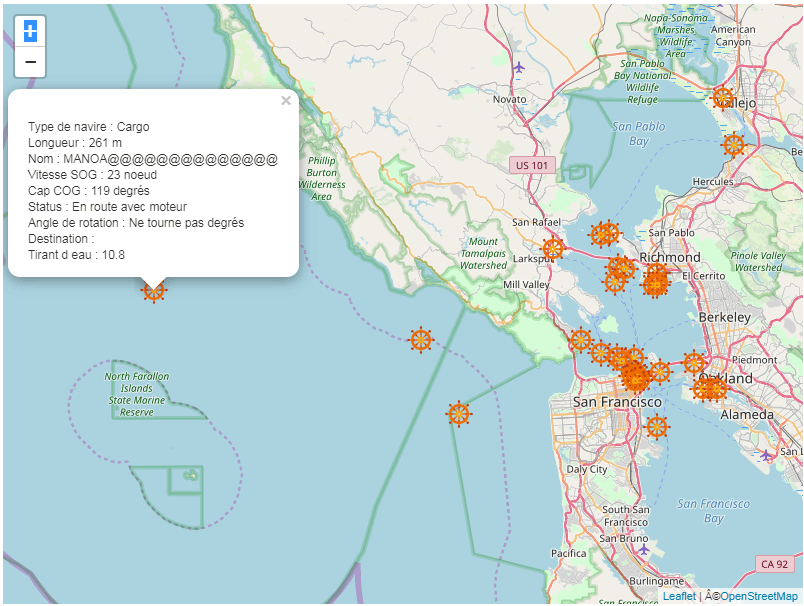

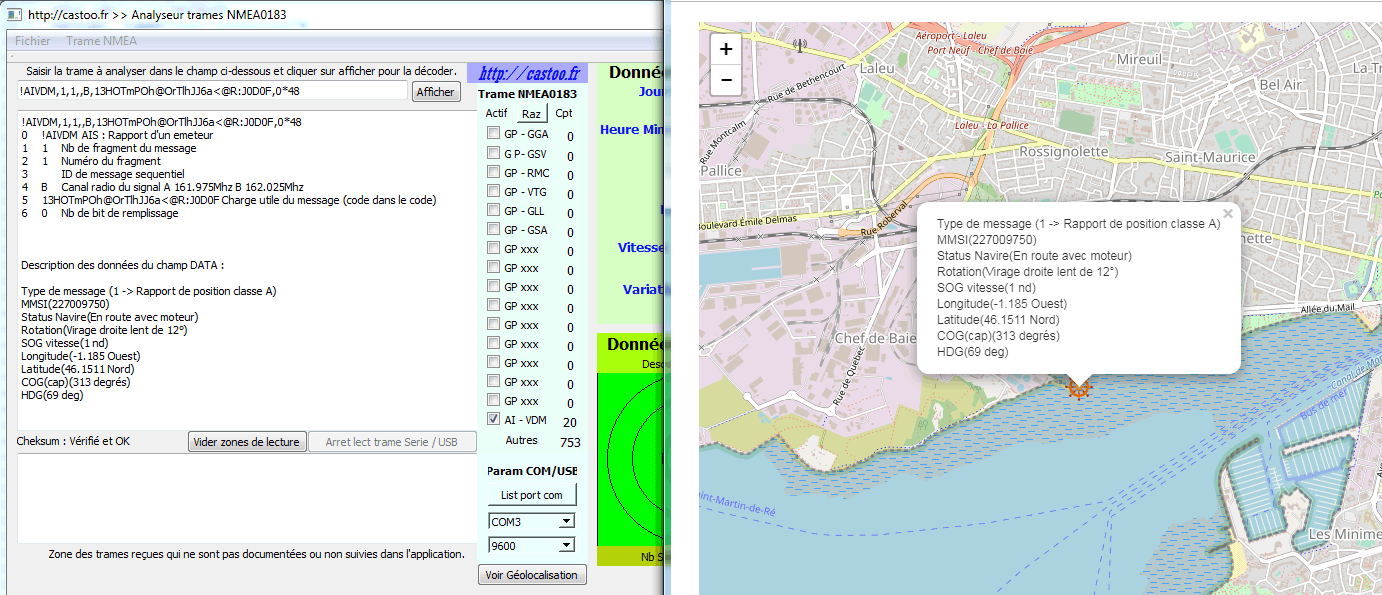

La fonction de décodage d'une trame spécifique est également disponible et si des positions GPS sont détectés un bouton de géolocalisation en bas de l'ecran devient disponible.
Et si au hasard d'une balade sur internet vous récupérez une trace ais rien ne vous empêche de voyager virtuellement en attendant de pouvoir prendre la mer !
Voilà donc un outil qui permet de mieux comprendre ce que les trames NMEA 0183 AIS nous cachent ! IL est perfectible dans bien des domaines,
dans une prochaine aventure je vais m'intéresser au NMEA 2000... A suivre...
Si vous le souhaitez, vous pouvez télécharger l'exécutable de cette application dans le dernier chapitre de cette analyse sur ce site...
