Fiche mémo TPL5110

Janvier 2019

Problème : Diminuer la consommation d'un montage electronique afin de pouvoir l'alimenter sur pile.

Intérêt du montage:

• Alimentation en 3v3 ou en 5volts.
• Permet de couper l'alimentation d'un montage sur commande (la consommation n'est plus que de 20nA).
• Alimente le montage au bout d'un délai déterminé à l'aide d'une résistance.

Principe:

Alimentation. Alimentation du montage aprés un délai (établi par résistance) top départ du signal 3. Le montage a terminé son travail, il envoi le signal pour mise en sommeil de sa propre alimentation.

Documentation:

• Lien ADAFRUIT TPL5110
• Lien composant CMS fiche technique TPL5110 Texas Instruments

Le circuit Adafruit est vraiment bien conçu et il permet une approche rapide du composant TPL5110. Tous les  éléments essentiels sont soudés sur un petit circuit imprimé de taille très réduite. Il possède un bouton qui permet de réinitialiser le timer et un potentiomètre qui permet d'expérimenter différent timing. Il est également possible de dévalider le potentiomètre en coupant un strap et ainsi d'utiliser une résistance extérieure pour le timing. Un autre strap permet de supprimer la led qui permet de visualiser quand le montage est alimenté et ainsi économiser encore de l'énergie.



Il y a un an j'avais découvert le circuit ADAFRUIT TPL5110, ses caractéristiques sont très sympathiques et il répondait vraiment à mon besoin de diminuer considérablement la consommation de mon montage à base d'Esp-8266. Ce circuit est relativement onéreux, on ne le trouve pas à moins de 6 € et il faut ajouter du port. J'avais cependant investi (je n'étais déjà pas à l'aise avec les CMS) et j'étais vraiment content du résultat, mais six mois plus tard mon montage qui était installé en extérieur a arrêté de me renvoyer mes données ! Après analyse, c'est le circuit ADAFRUIT qui a rendu l'âme ! Plutôt que de racheter ce circuit je me suis lancé dans la réalisation d'un équivalent mais à partir du composant lui-même qui est un CMS mais qui ne coute que 1€50, rien de bien compliqué on trouve des schémas partout mais c'est cette petite expérience que je me propose de partager ici :

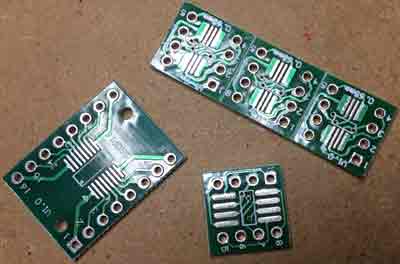

1. Souder le CMS sur un support au format 2.54 pour faire des tests sur une plaque d'essai.

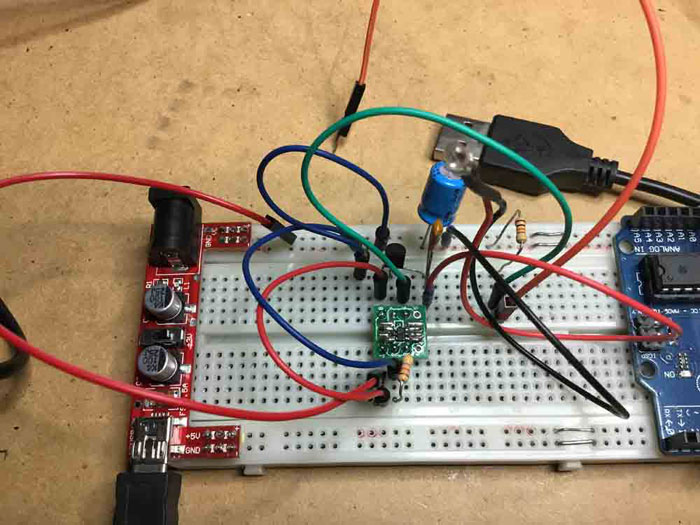

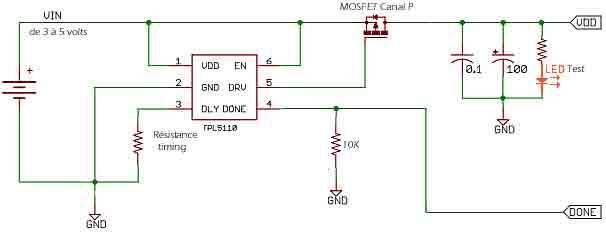

2. Réaliser le montage en "volant" sur la plaque d'essai. Seulement quelques composants supplémentaires suffisent pour la réalisation du test :

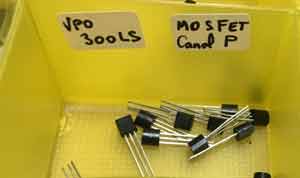

   • Un MOSFET canal P.


   • Une résistance pour déterminer le timming.
     Pour déterminer la valeur de cette résistance vous pouvez consulter la fiche constructeur deTexas Instruments ou utiliser l'une des valeurs suivantes (valeur la plus proche dans la gamme). Il ne faut pas s'attendre à une super précision sur les petites valeurs, j'ai constaté que le timing varie d'une fois sur l'autre en cas de lancement successifs :


     1 seconde	5k2
     10 secondes	10k18
     30 secondes	16k78
     1 minute	22k02
     5 minutes	42k9
     10 minutes	57k44
     30 minutes	92k43
     1 heure	124k91
     2 heures	170k

   • Une résistance de rappel du signal Done.
   • Deux condensateurs de filtrage.
   • Une led et sa résistance.


3. Alimenter le montage et lancer le test.
4. Integrer ce systeme sur un circuit imprimé dans mes montages à venir...

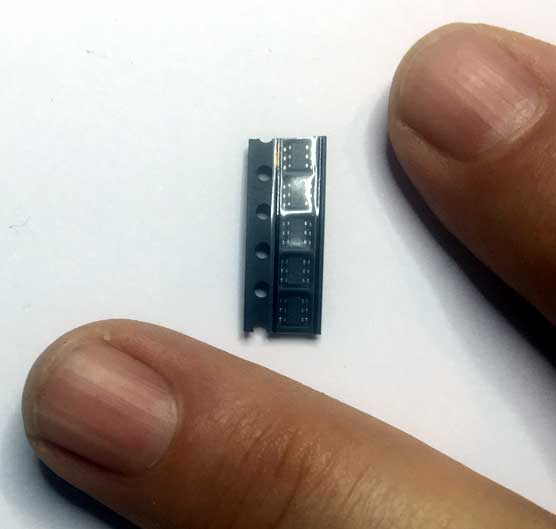

Je vous ai raconté que c'était petit un tpl5110 vous m'avez cru ? sur la photo ci-dessous il y en a 5 !
