Les éléments du Testeur NMEA autonome WIFI et RS422
janvier 2020
Les fichiers STL nécessaires à l'impression du Testeur NMEA WIFI et RS422
Pour le boitier en V1 j'ai été obligé d'agrandir un peu les trous (à la dremel) pour les deux interfaces USB.
Les petits ergots pour maintenir le LCD Oled ont finis par casser aprés les multiples manipulations subies en phase de test,
il suffit si cela vous arrive de faire des petits trous et d'utiliser des petites vis, c'est facile !
Les parametres que j'ai utilisé sur ma CR10 :
Filament : PLA
Température buse : 200°
Température plateau : 60°
Hauteur de la couche : 1.5
Remplissage : 10%
Générer les supports : Oui
Adhérence au plateau : Oui
Vous avez tout, il ne vous reste plus qu'à imprimer...

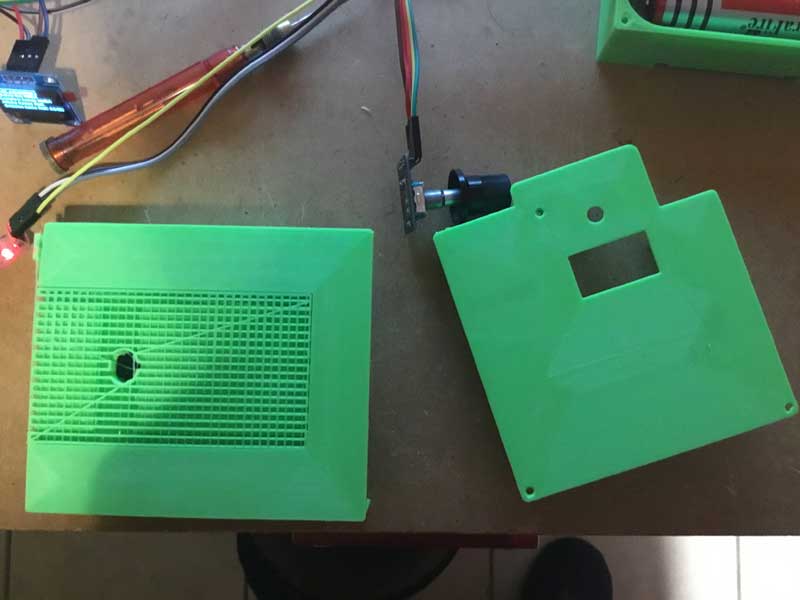

Le remplissage dans les emplacements réservés aux cellules solaire ainsi que dans tous les trous sont à enlever et à nettoyer !

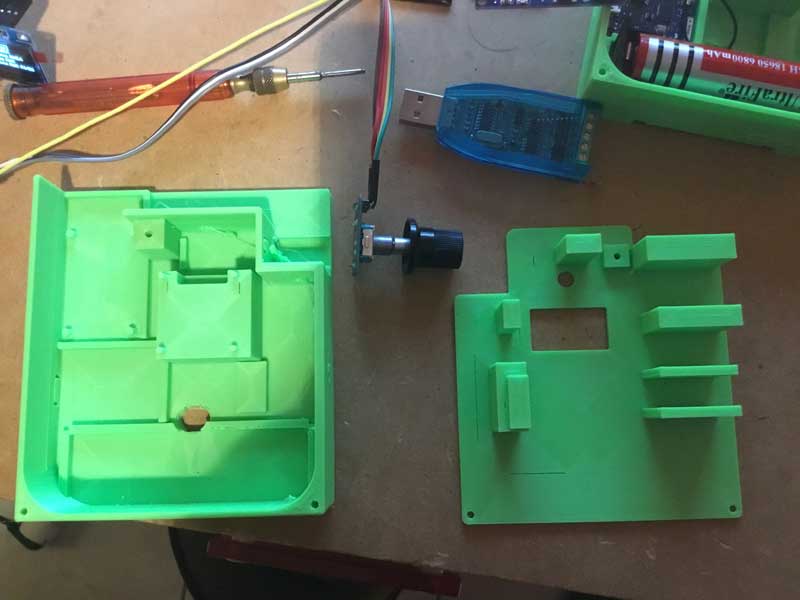

Le dos du couvercle comporte des blocs qui assurent le maintient des cartes electronique au fond du boitier et la solidité de celui-ci.
Un bloc assure entre autre le blocage du bouton rotatif qui n'est pas vissé sur le boitier et qu'il faut maintenir lorsque l'on presse le bouton.
Ce bloc vient s'appuyer sur une cale présente au fond du boitier.
Attention les petits ergots pour le maintien des éléments sont fragiles, dans le cas de l'écran si vous en cassez,
il est possible de faire un petit trou et de visser l'élément mais seulement si c'est vraiment nécessaire.
