Construire une platine pour développer plus vite ou pour apprendre un petit nom "DevToo"

Mars 2020 - Février 2023

Documentation "DevToo" Description générale de la platine. Le materiel necessaire au montage. Le boitier et l'installation des éléments L'écran ILI9341 La carte SD de l'écran Le TM1638 et l'ina219 L'ESP 32 L'Oscilloscope Le générateur de fréquence L'electronique et le circuit imprimé Le code source Les plaques de composant

Début 2020, "période COVID" : bloqué à la maison, une idée avec les fonds de tiroir, les commandes de composant sont bloquées !

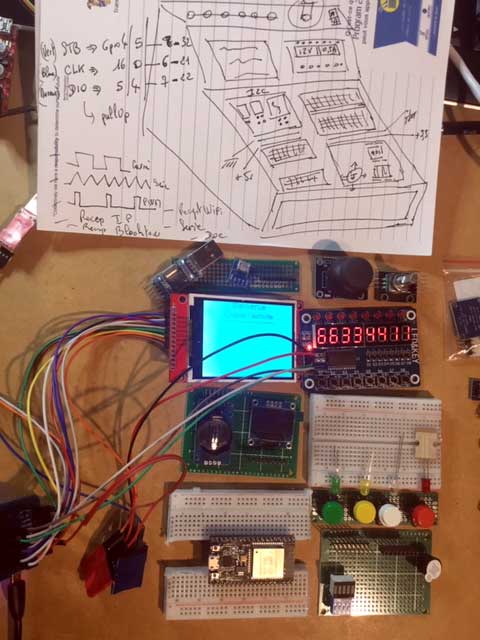

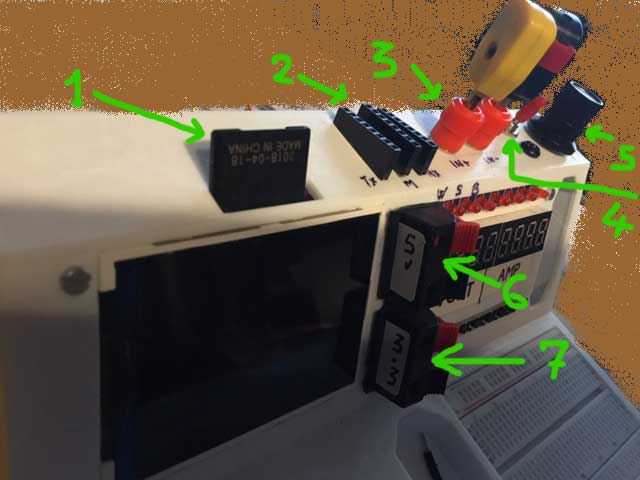

Le besoin :

• Pouvoir alimenter un montage en 3v3 ou en 5 volts.

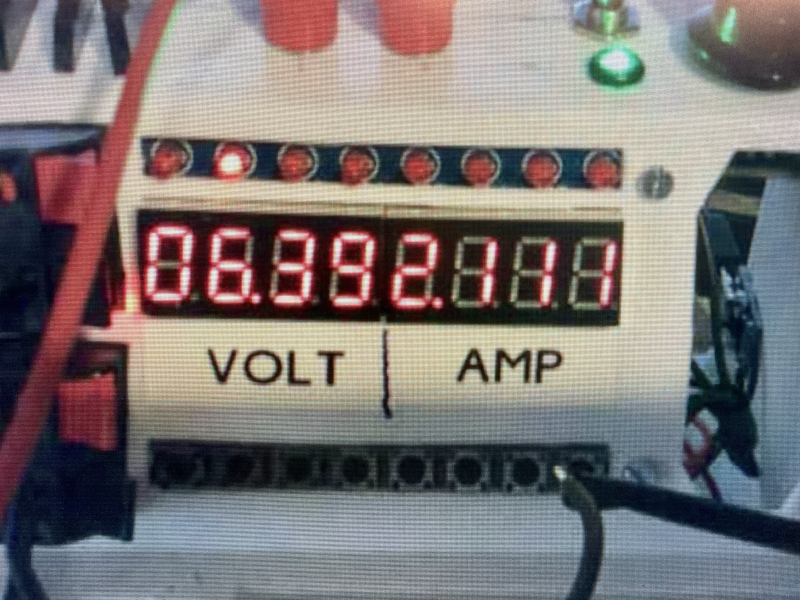

• Pouvoir connaitre la tension et l'intensité d'un montage sans sortir le multimètre.
• Pouvoir simuler une liaison série.
• Pouvoir simuler une liaison tcp ip, mqtt.
• Pouvoir simuler une liaison Bluetooth.
• Pouvoir générer un signal carré à différentes fréquences.
• Pouvoir générer un signal PWM.
• Pouvoir tracer un signal comme avec un petit oscilloscope.
• Pouvoir insérer un Esp-32 ou Esp-8266 sur une planche à connexion facilement.
• Pouvoir concevoir des plaquettes de périphérique courant sans avoir besoin de tout recâbler.
• Pouvoir ...

Le boitier est terminé, tous les éléments à imprimer (STL) sont disponibles. La partie electronique du projet est terminée, un PCB est disponible. Il y a bien des petites choses à améliorer mais pas d'urgence sur ce côté matériel. Je me concentre maintenant sur la partie logiciel, cela va beaucoup plus vite, une modif, un téchargement et c'est bon. Une version du logiciel est également disponible sur le site.

J'essai de faire avancer ce projet avec l'idée d'aider des jeunes (ou moins jeune) à découvrir l'informatique numérique. Aujourd'hui en assemblant des modules de façon simple, il est facile de réaliser un projet sympa. Mon idée serait donc de réaliser des "cartes filles" faciles à mettre en oeuvre sur cette platine qui pourait faire découvrir la facilité de mise en oeuvre de petits projets informatique. Il est facile d'imaginer des cartes filles mettant en oeuvre un Arduino, un Esp ou un Raspberry. Une carte fille avec un PICO RP2040 est déjà disponible.

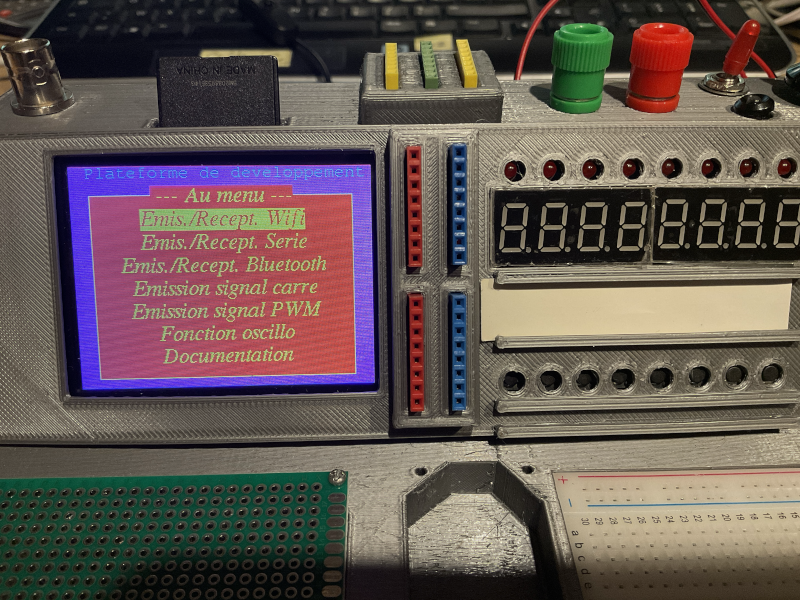

Menu Wifi. L'esp va pouvoir être positionné en mode serveur (il va ouvrir un ssid de test pour le montage en cours de test) ou en réception TcpIP pour tester par exemple un échange mqtt. Les paramètres utiles sont classiques, il est par exemple possible de lister tous les ssid à proximité, d'en choisir un et de saisir le mot de passe correspondant.

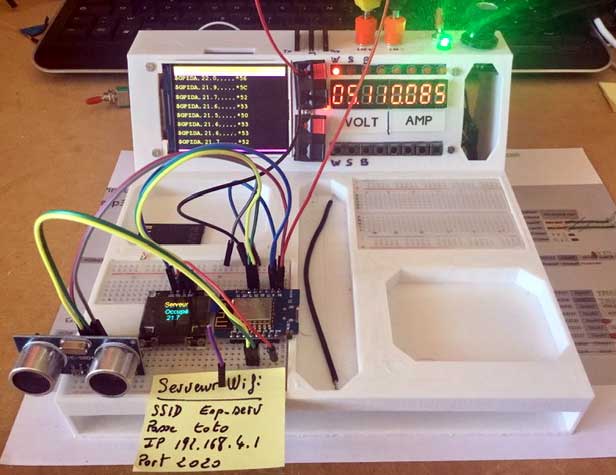

Premier test, un petit montage sert de serveur TCP-IP (Ici un petit émetteur de trame NMEA). L'esp 32 de la plateforme de développement est donc programmé pour se connecter sur ce serveur et réceptionner les trames Wifi.

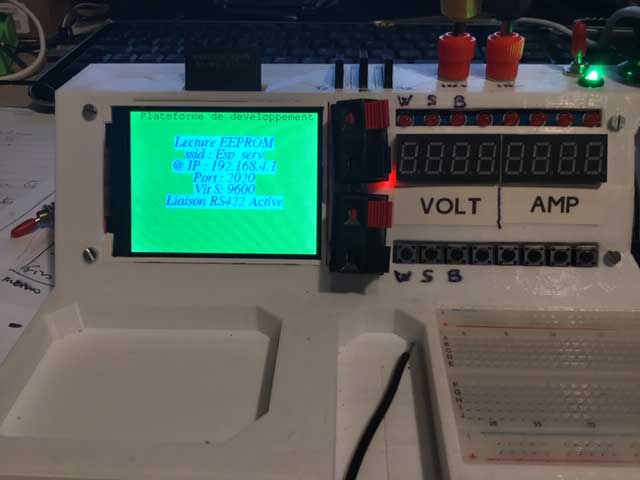

Les montages utilisent très souvent une fonction de débogage qui renvoie sur l'interface série des messages indiquant l'état de certaines variables ou simplement le cheminement du programme. Il sera ici possible de connecter directement les fils TXD et RXD du montage en test sur le connecteur en haut de la plateforme de dev et l'Esp-32 affichera les messages.

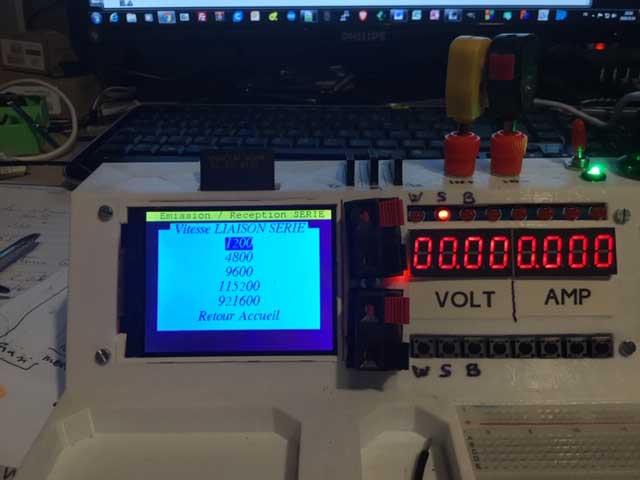

Il est possible de choisir la vitesse de cette interface série. Les vitesses les plus élevées 921600 ne fonctionnent actuellement pas correctement ! Malgré l'utilisation d'un buffer certains caractères se perdent au moment de la mise à jour de la tension et de l'intensité sur les afficheurs... J'espère pouvoir régler ce problème... En principe c'est maintenant ok (Utilisation du mode multitache de l'Esp-32 pour mesurer la tension et l'intensité).

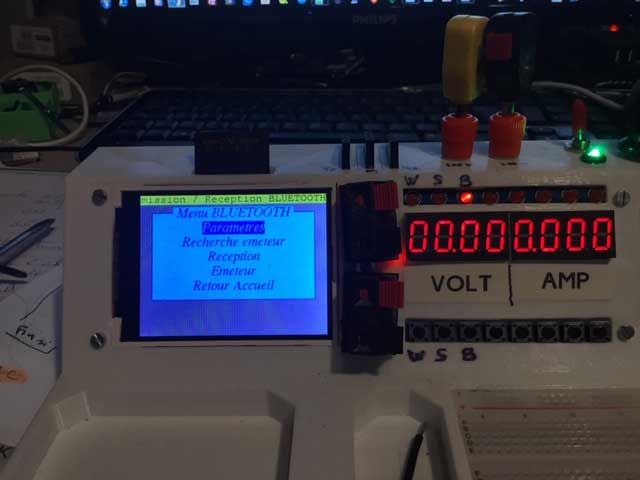

La partie Bluetooth est en attente de développement...

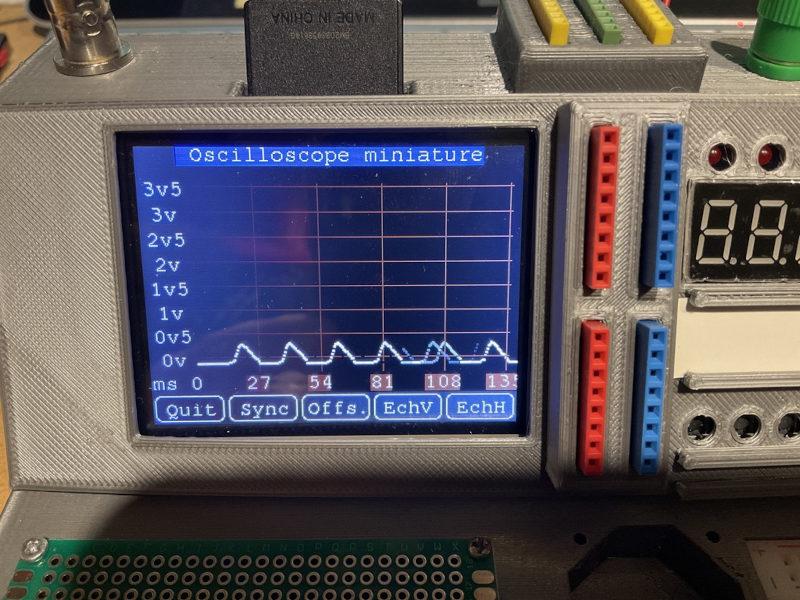

Pour visualiser la forme d'un signal rien de mieux qu'un Oscillo malheureusement ca coute cher meme si aujourd'hui les prix ont considérablement baissés ! L'idée est de proposé un petit outil qu'il est bien prétentieux d'appelé "oscillo" mais à de faible fréquence permet de visualiser un signal. Une fonction mémoire permet de voir des signaux un peu plus rapides...

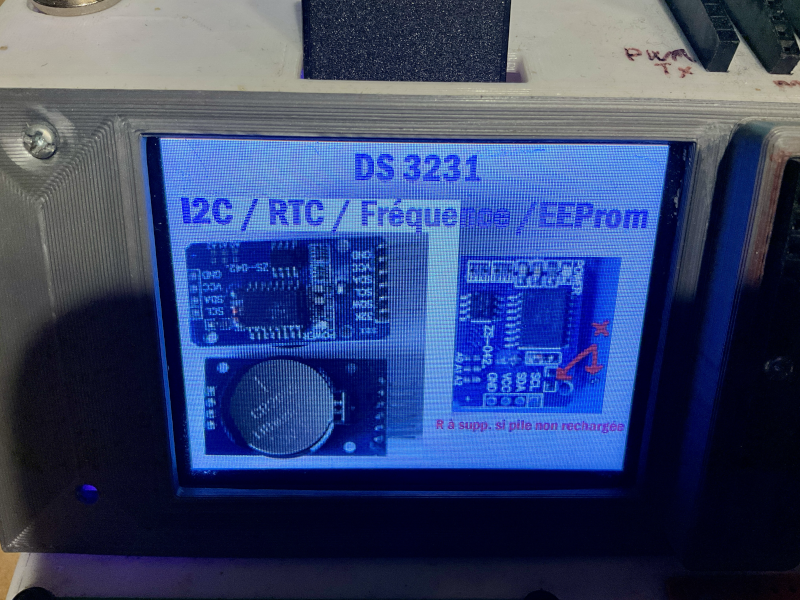

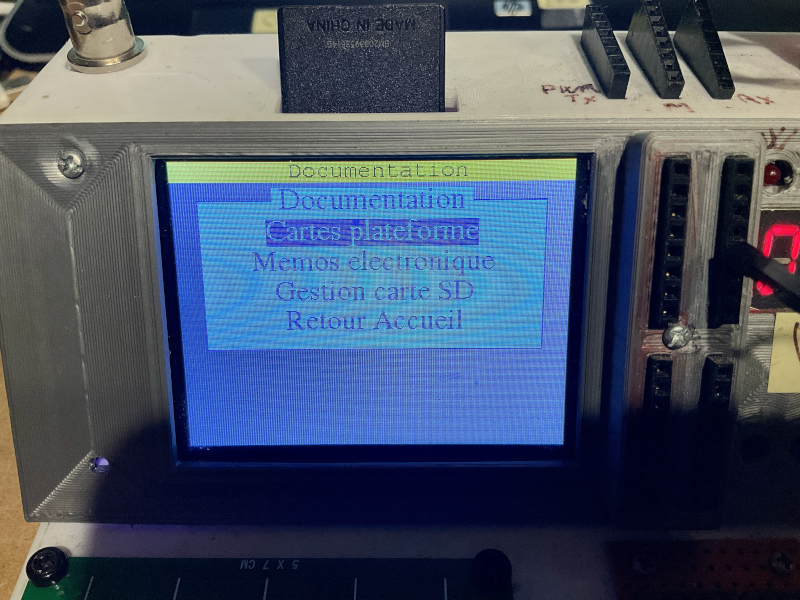

De la documentation peut être enregistrée dans la carte SD de l'écran.

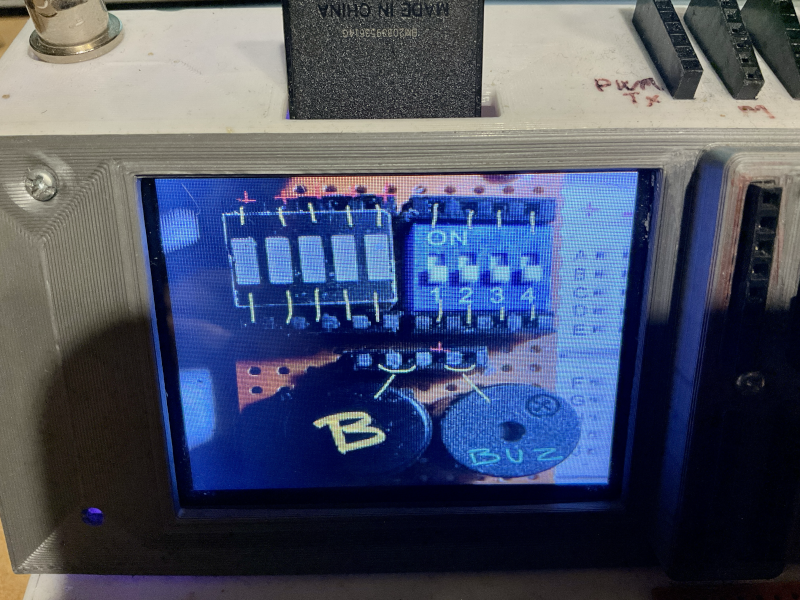

La documentation des fonctions des cartes filles peut être enregistrées dans la carte SD de l'écran.

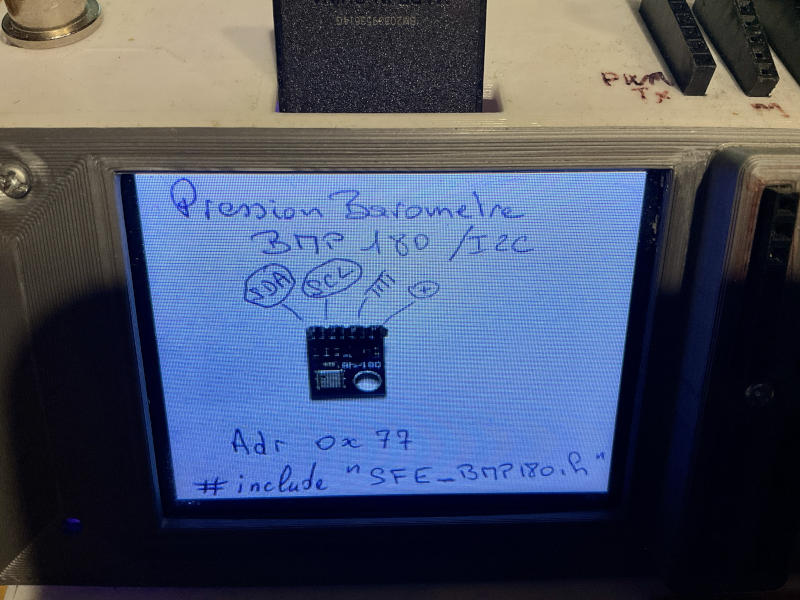

La documentation d'info technique peut être enregistrée dans la carte SD de l'écran.

La documentation de mémo peut être enregistrée dans la carte SD de l'écran.

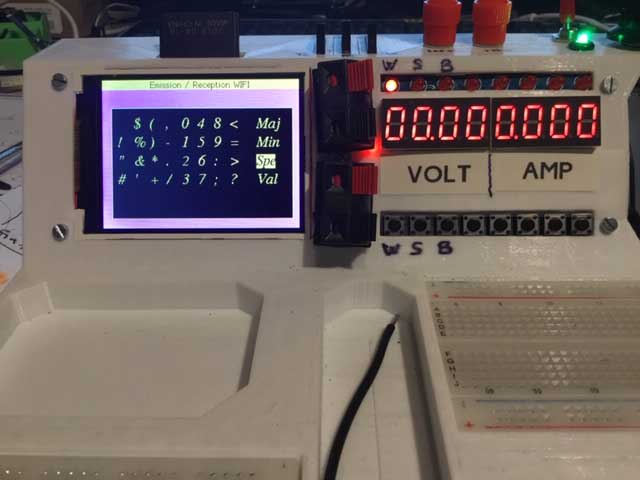

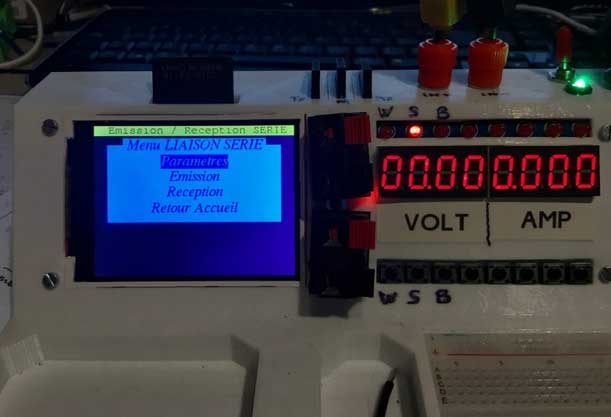

Pour pouvoir saisir du texte et se déplacer dans des menus sur l'écran LCD ILI 9341, j'ai été obligé d'adapter les class C++ que j'avais développées pour les écrans OLED SD1306 à ce nouveau type d'écran que je n'avais pas encore utilisé.

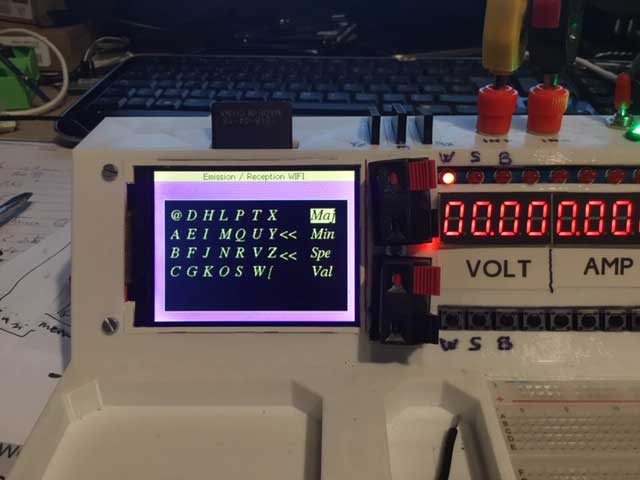

Il est donc possible de saisir des majuscules, des minuscules, des numériques et des caractères spéciaux. Les fonctions de correction, d'effacement, d'annulation ou de validation sont bien sur présentes. Je métrais ces class à dispo si quelqu'un est intéressé sur le site quand j'aurais finalisé ce projet.

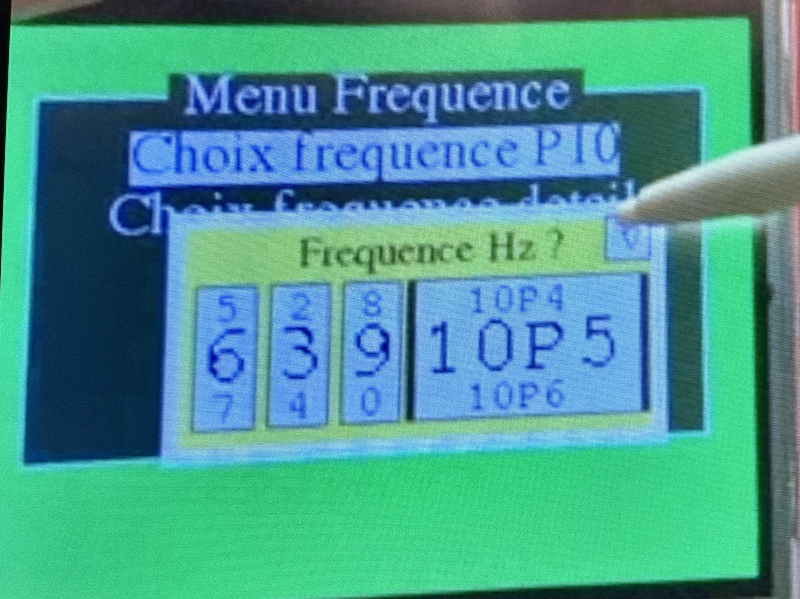

Il est également possible de saisir des chiffres pour les valeurs de fréquence par exemple.

Rapidement le besoin de pouvoir sauvegarder un certain nombre de paramètre s'est fait sentir. En cas de test d'un montage qui utilise une connexion TCPIP il faut pouvoir conserver le ssid, le passe, l'IP... Il est vite désagréable de rentrer ces paramètres à chaque démarrage, c'est pourquoi l'eeprom de l'Esp-32 est utilisée.

A suivre.........................
