Plateforme de développement DevToo

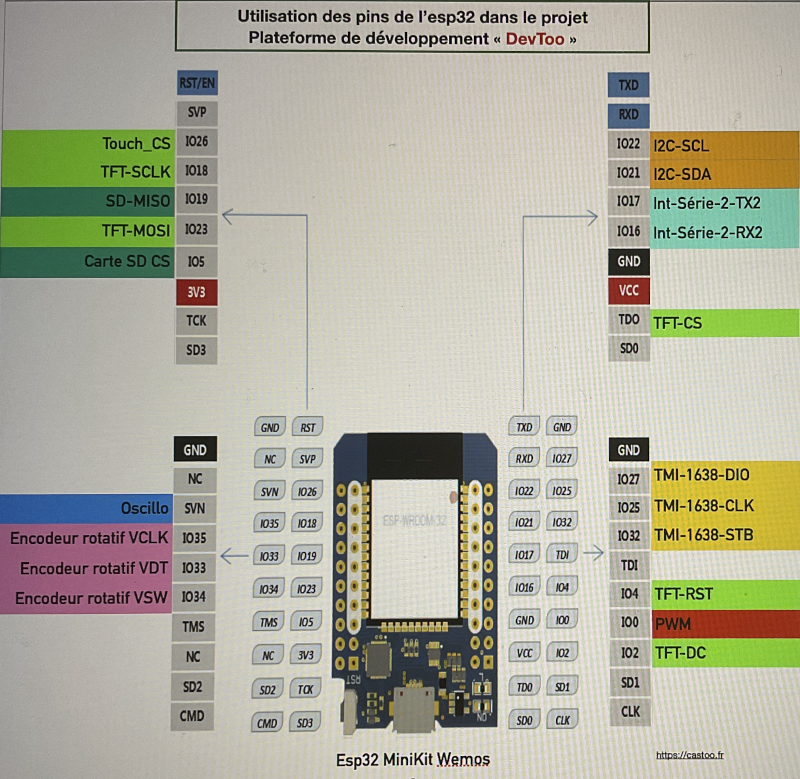

Affectation des Gpio du processeur.

DevToo Wemos esp32 mini.

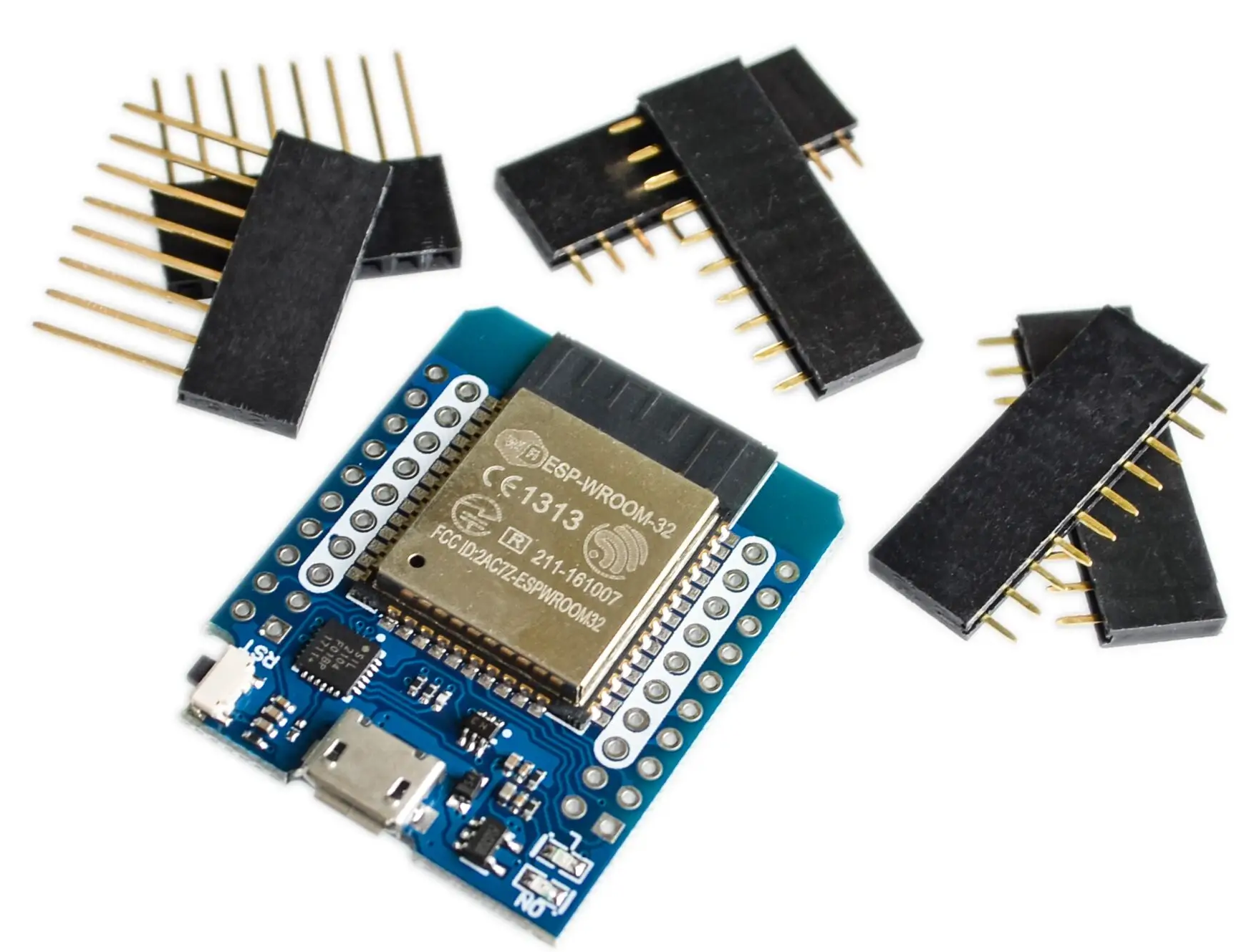

DevToo Wemos esp32 mini. vue dessus
Le vrai Wemos.
DevToo Wemos esp32 mini. vue dessus
On trouve plus souvent des copies fabriquées en chine qui fonctionnent pour ce projet.

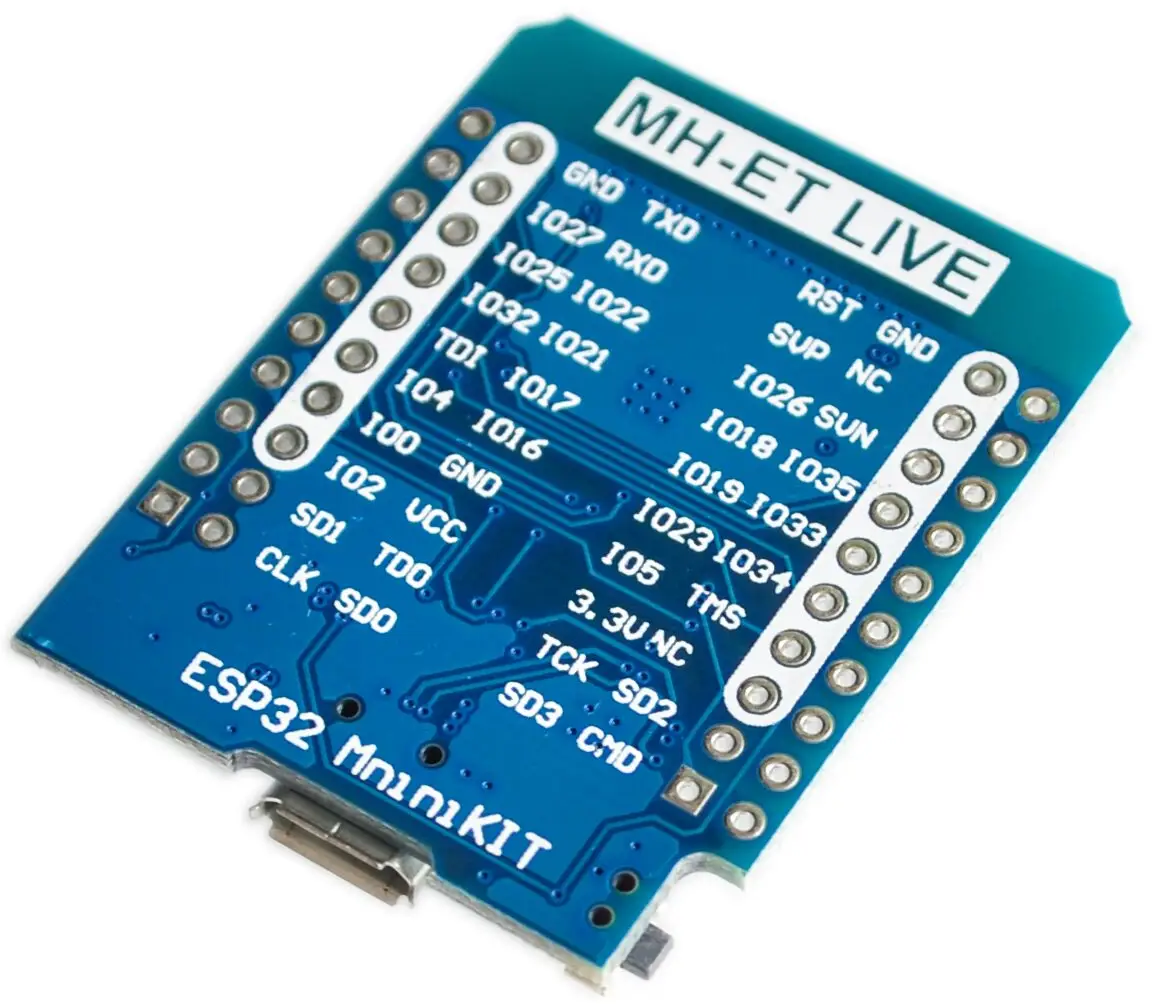

DevToo Wemos esp32 mini. vue dessous

Caractéristiques de la bête

Esp-32 avec WiFi et Bluetooth
Celui-ci est équipé de 520 kb de RAM et de 4 Mb de flash.
Pour les entrés/sorties il y en a 32
- 3 UART (interface série).
- 3 bus SPI. (Bus synchrone).
- 2 bus I2C (Bus à vocation industrielle).
- 12 ADC (E/S Analogique).


Petite astuce pour souder les pins de l'esp 32 bien droites.

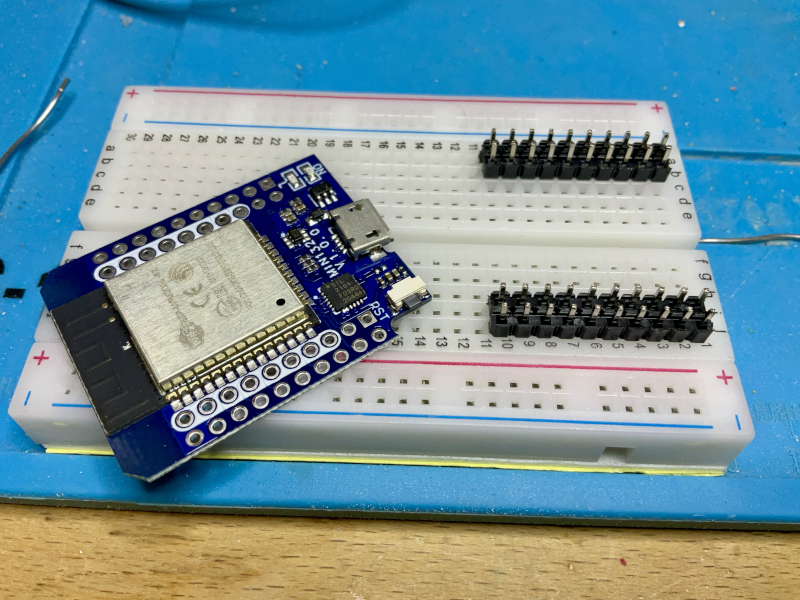

DevToo esp 32 souder les pins droites
Pour souder l'esp sur ses pins, il est préférable d'utiliser la technique suivante.

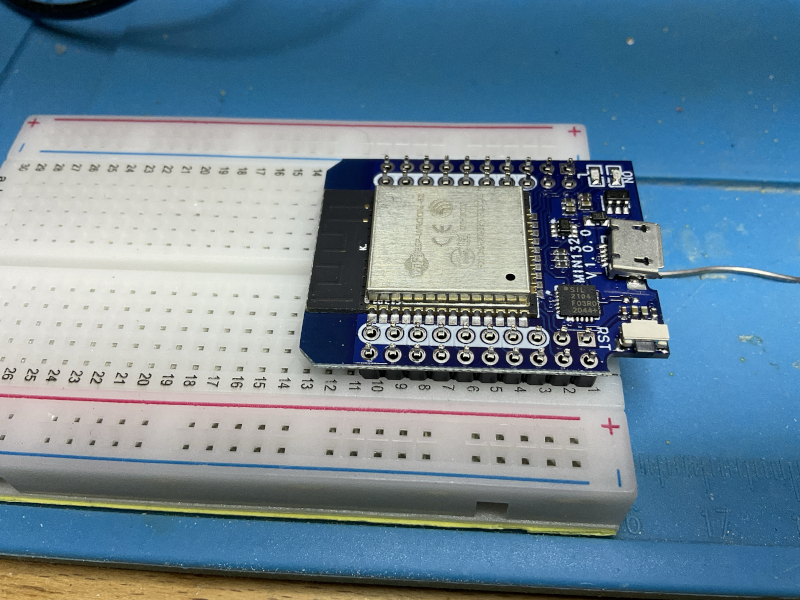

DevToo esp 32 souder les pins droites
Les pattes seront bien droite.

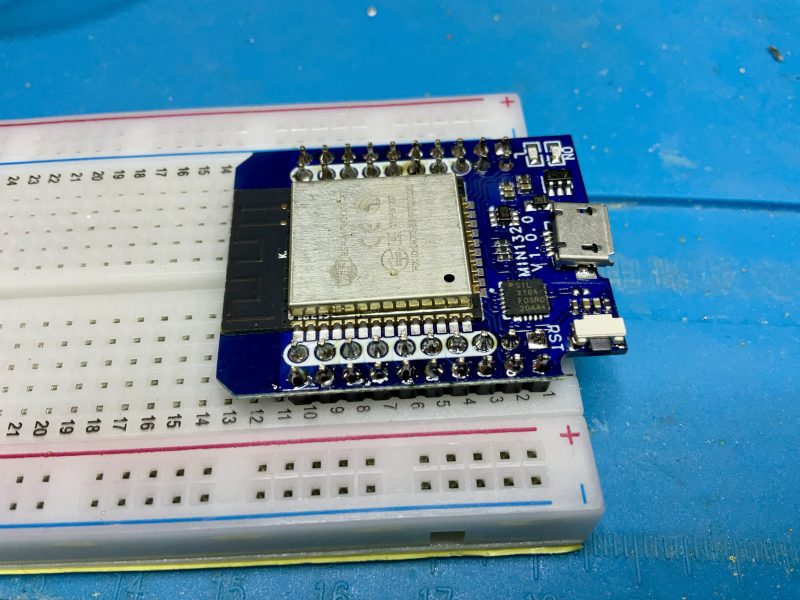

DevToo esp 32 souder les pins droites
Attention, il est préférable de souder les pattes en croix de façon à ne pas trop chauffer le composant toujours au même endroit.

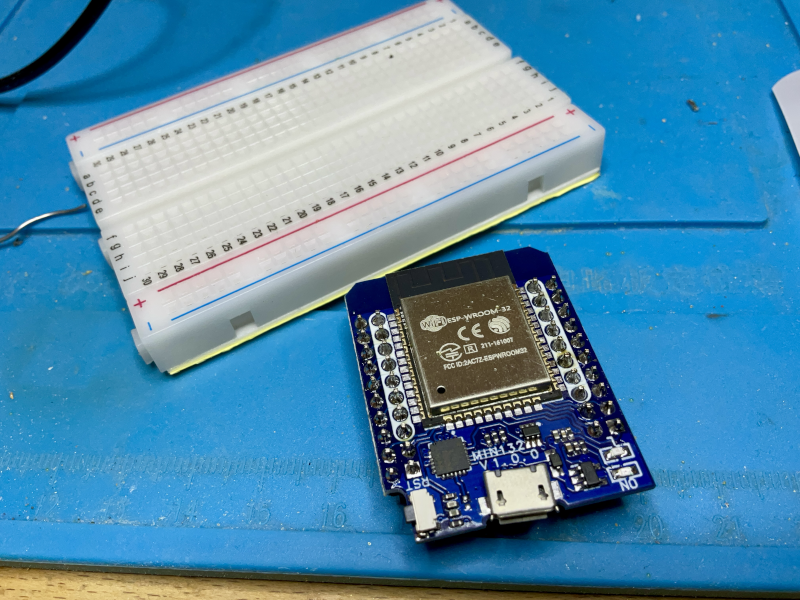

DevToo esp 32 souder les pins droites
Il ne reste plus qu'à entrer le code dans l'esp...
