Les plaques de composant

Les plaques de composant ou cartes filles "une bulle d'air pour devtoo".

Une plaque pour tester des montages à base de PICO

L'idée est de concevoir des plaques pour esp, arduino, raspberry... La carte SD de l'écran permet de mettre à dispo de la doc pour exploiter ces cartes.

Les plaquettes de composant : Suivant les besoins, il est possible d'ajouter des plaquettes avec des composants facilement accessibles, l'idée est d'en faciliter à l'extrême l'utilisation et le câblage.
Sur toute la plateforme, je me suis efforcer de ne prévoir que des connexions femelles de façon à ne plus avoir que des straps male-male.
Une plaquette peut avoir un domaine bien spécifique, la première expérimentée me permet de raccorder des composants sur le bus i2c, malgré le nombre important de composant le câblage se résume à 4 straps males car la plaquette est entièrement pré câblée. Ceci permet un énorme gain de temps et évite du câblage répétitif.

En rouge sont entourés les plaquettes de composants.

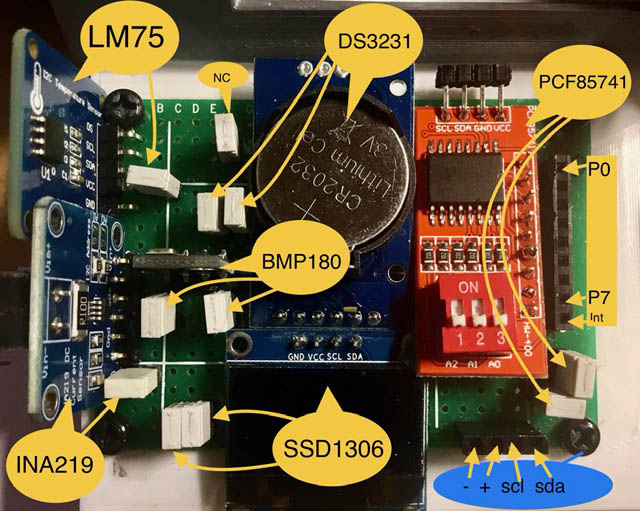

Ici la plaquette I2C, quatre fils permettent de commander tous les circuits. Ils ont tous des adresses différentes et il est possible de les retirer du circuit par des petits cavaliers.

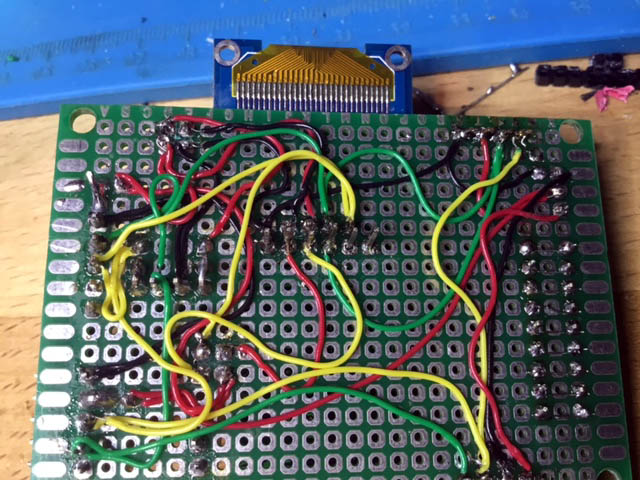

La carte est câblée à la "va-vite" mais l'idée c'est d'utiliser des circuits imprimés...

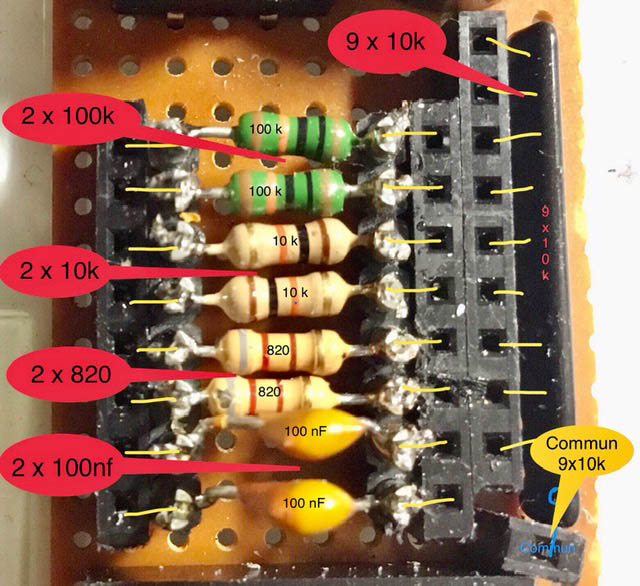

Sur le bloc central des composants passifs ont été sélectionnés, résistances + réseau de résistance de 10k, condensateur mais aussi des boutons des leds une cellule photo un buzzer.

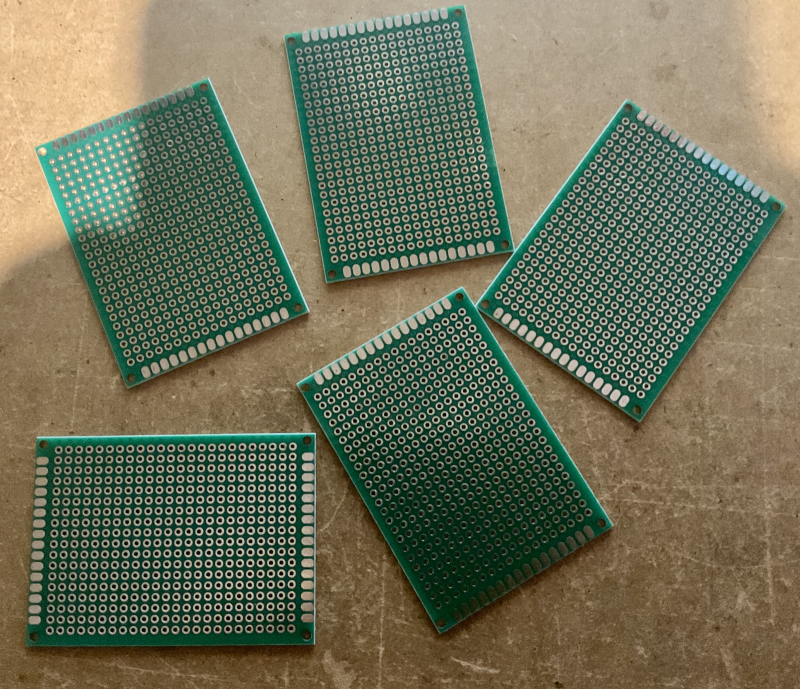

Prévoir des petites cartes pour vos projets (7cm x 5cm au pas de 2,54).
