Le générateur de fréquence

Générer une fréquence sans surcharger le processeur

Le générateur de fréquence : Après quelques essais en tentant de générer les signaux :
- Avec le processeur : La gamme de fréquence est limitée et pendant que le processeur fait ça il ne fait pas autres chose ! Donc difficile par exemple d'utiliser la fonction oscillo en même temps !

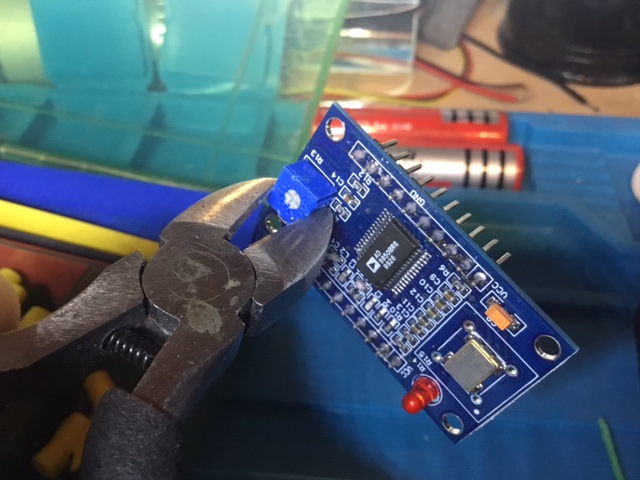

- Génération avec le circuit horloge DS3231. La aussi, la gamme de fréquence est très limitée. Je me suis donc dirigé vers un module spécialisé l'AD9850 qui permet de générer des signaux sinusoïdales entre 1 Hz et 40 Mhz et des signaux carrés jusqu'à 10 Mhz avec possibilité de jouer sur les créneaux (PWM). Ce circuit comble largement les besoins pour ma petite platine de développement ! Il existe un AD9851 (voir même un9852) qui a une gamme de fréquence encore plus grande mais qui est un peu plus chère et qui ne se justifie pas ici même si je crois que le câblage et le code sont les mêmes.

---

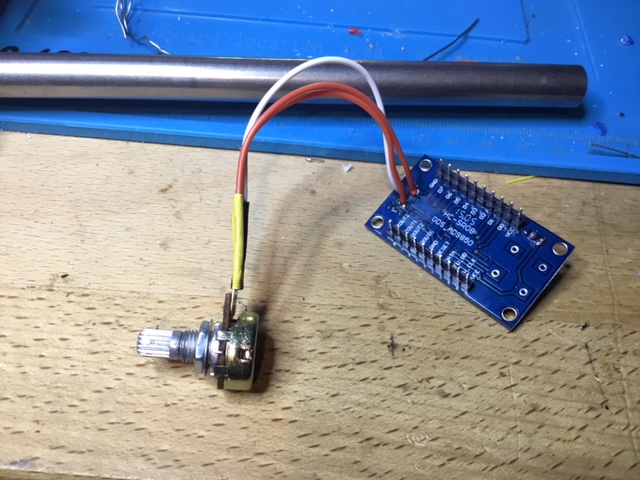

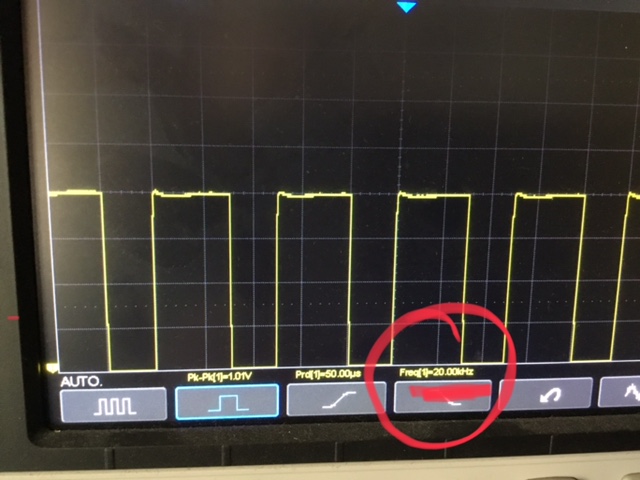

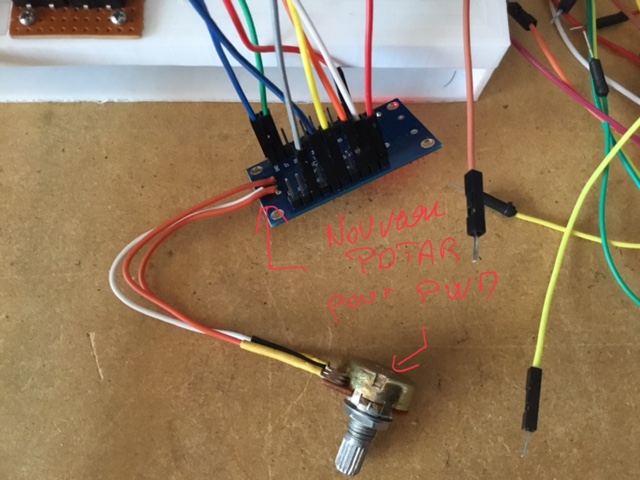

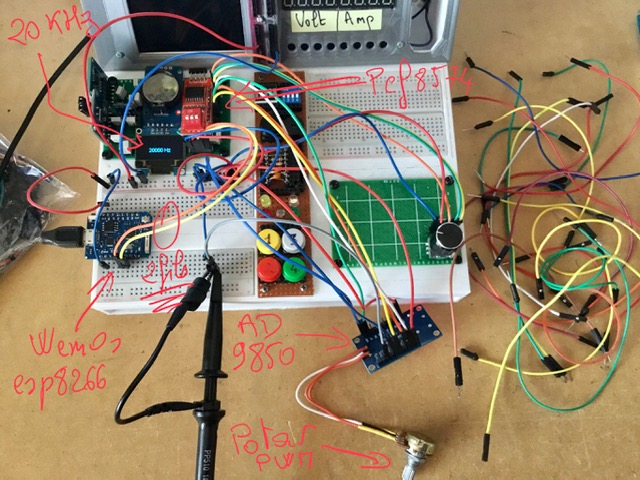

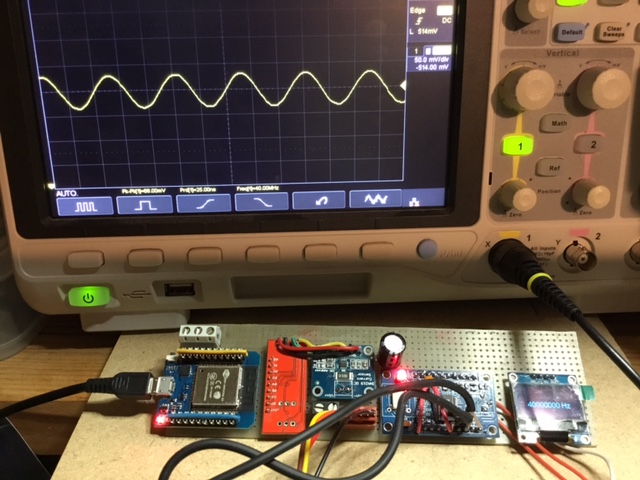

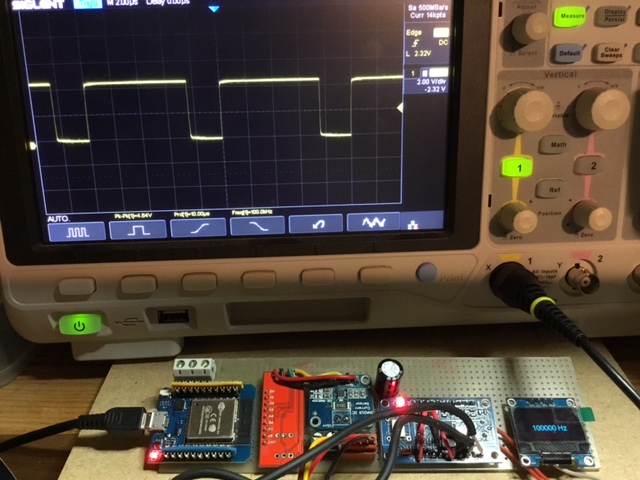

Ci-dessous, un test d'amplification du signal sinusoïdale du générateur de fréquence, comme indiqué ci-dessus l'amplitude du signal carré est correcte, par contre elle n'est que de 850mv en sinus. Pour l'augmenter il suffit d'insérer un ampli opérationnel à la sortie. Pour alimenter correctement l'AOP il est nécessaire de disposer d'une tension positive et negative, ceci est tres facile à mettre en oeuvre avec le petit module DD1718 présenté ci-dessous. Cette amélioration pourrait être intégré dans une prochaine version de DevToo, l'utilisation des autres AOP présents sur le LM324 seraient alors utilisés pour sécuriser l'entré de l'oscillo :

---

Problème(s) à résoudre :
- Amplifier, sécuriser électroniquement les sorties du générateur. - Améliorer l'interface logiciele.
