Plateforme de développement DevToo

Caractéristiques de l'écran ILI 9341.

Ecran tactile TFT de 2,8 pouce couleur définition de 320 par 240 points prix moins de 15€
Fonctionne en 5 ou 3v3
Ecran de 46 mm sur 65 mm

Le type d'écran ILI 9341 utilisé dans le projet DevToo.

1er point de vigilance :

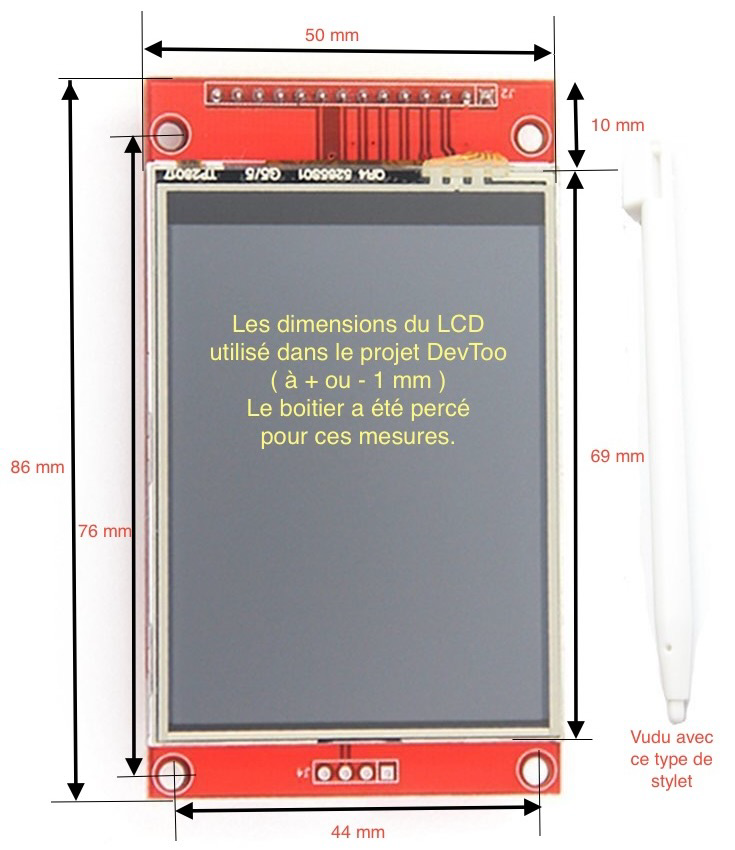

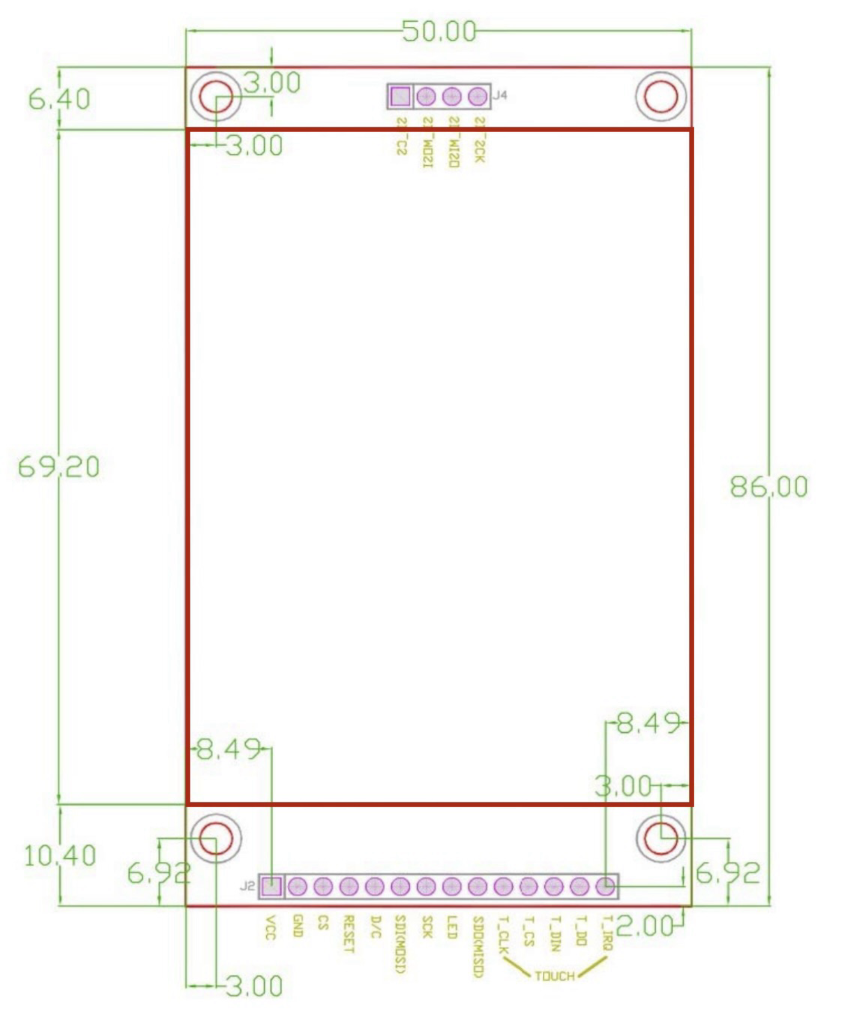

Pour que l'écran soit compatible avec le projet il doit répondre aux exigences de dimension décrites ci-dessous.
Il faut être vigilant sur les dimensions car en cherchant sur internet l'ILI9341 existe dans différentes dimensions et la découpe dans le boitier ne sera exploitable qu'avec celui décrit ci-dessous.

2 eme point de vigilance :
Le type d'interface doit être SPI série (il existe des int 8bits qui ne conviennent pas ici).

3 eme point de vigilance :
L'écran doit avoir l'interface tactile et être vendu avec le petit stylet.

4 eme point de vigilance :
Il doit comporter un emplacement pour carte SD (j'en ai pas vu sans mais !).

DevToo LCD ILI9341.
DevToo écran tactile ILI9341.

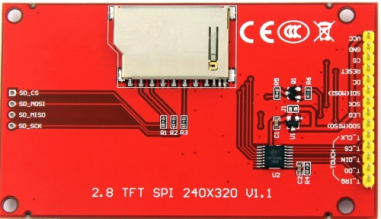

DevToo écran tactile ILI9341 carte SD.

L'idée est donc de raccorder tous les fils de l'écran, du tactile et de la carte SD sur un connecteur que j'avais en stock de 10 pins.
Depuis j'utilise systématiquement ce câblage pour différents montages et je gagne un temps fou pour faire les tests !

Petite astuce perso, pour éviter qu'une des soudures ne se déconnecte suite aux manipulations j'ajoute de la colle avec un pistolet sur les soudures une fois qu'elles sont bien froides.

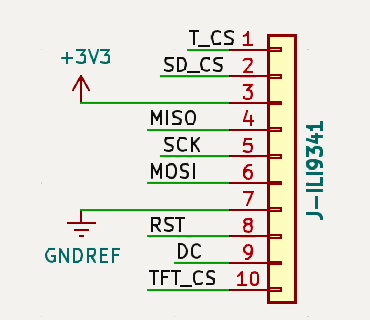

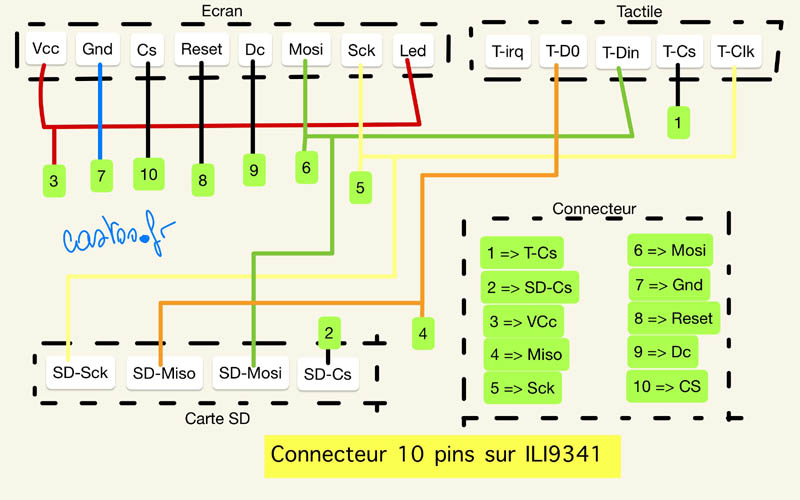

Schéma du connecteur en 10 fils pour l'ili9341 avec SD et tactile

Connecteur en 10 fils pour l'ili9341 avec SD et tactile
écran ili9341 tactile et carte SD
Donc SPI TFT + SPI Tactile + SPI carte SD le tout sur 10 fils.
ecran ili9341
Opération réussie ! Ouf !
lcd ili9341

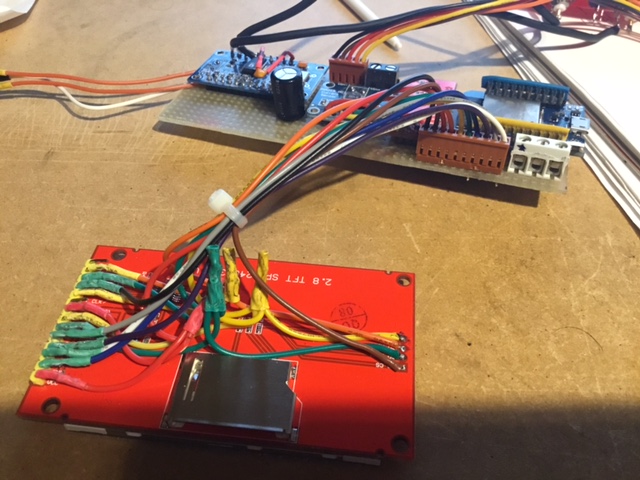

Pour câbler j'utilise systématiquement de la gaine thermo rétractable.
ecran tactile ili9341

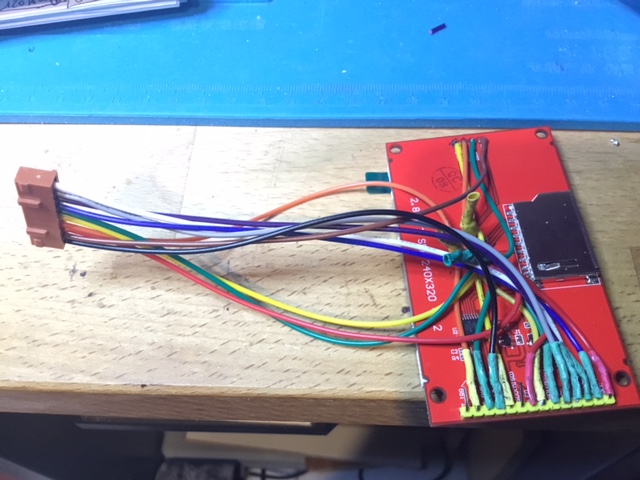

Les fils en commun sur plusieurs pins sont assemblés à l'arrière de la platine écran et protégés avec de la gaine thermo..
Nouvel écran avec nouvelle fonctions donc nouvelles fonctions à développer dans ma librairie de gestion des saisies et des menus.

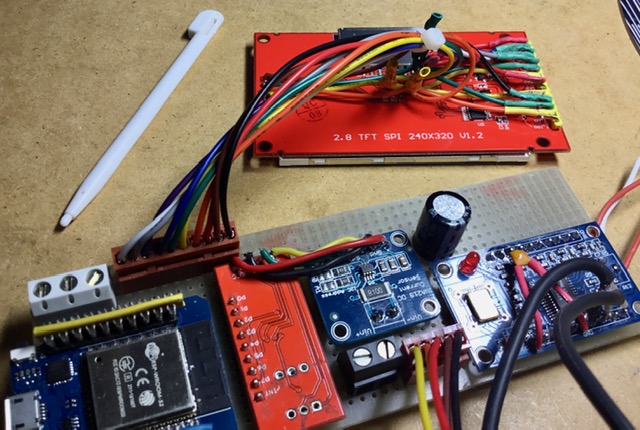

Le nouvel écran dans son nouvel environnement.
