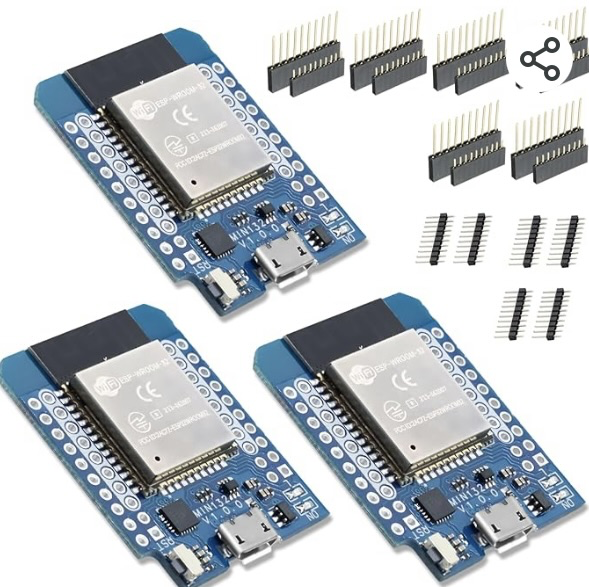

| Un esp32 mini kit Wemos, attention pas n'importe quel esp32, il faut le mini 32 (voir page esp). Il est repérable avec ses deux rangées de pin de chaque coté, il n'est donc pas très long mais un peu plus large. | On en trouve de 1 à 10€ suivant le fournisseur. Si vous n'en trouvez pas ou que vous avez des difficultés pour le prgrammer, contactez moi par mail, je peux vous dépanner. |  |

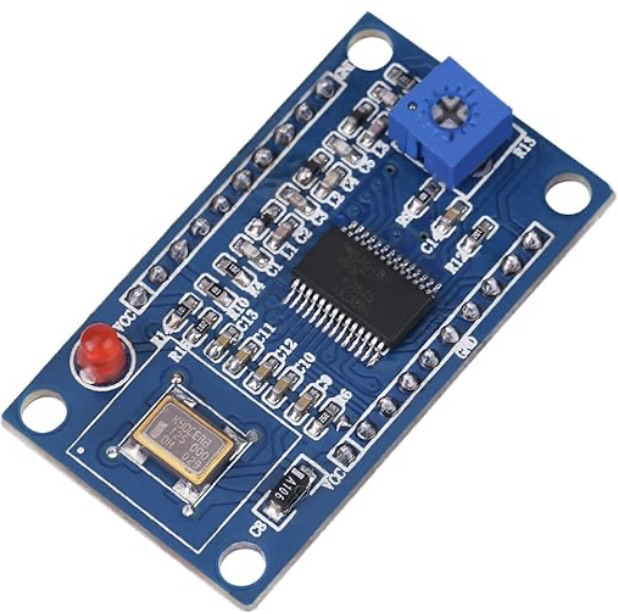

| Un circuit générateur HF AD9850 (40 MHz carré ou sinusoidal). Ce module est plutôt chere mais il vaut bien son prix ! | Entre 10 et 20€ |  |

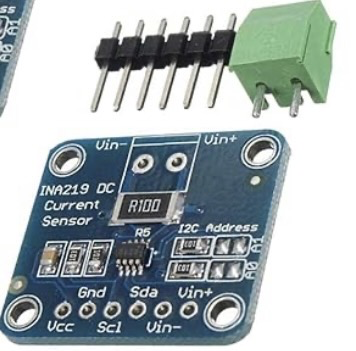

| Un CI i2c mesure tension et courant INA219 | Plus ou moins 5€ |  |

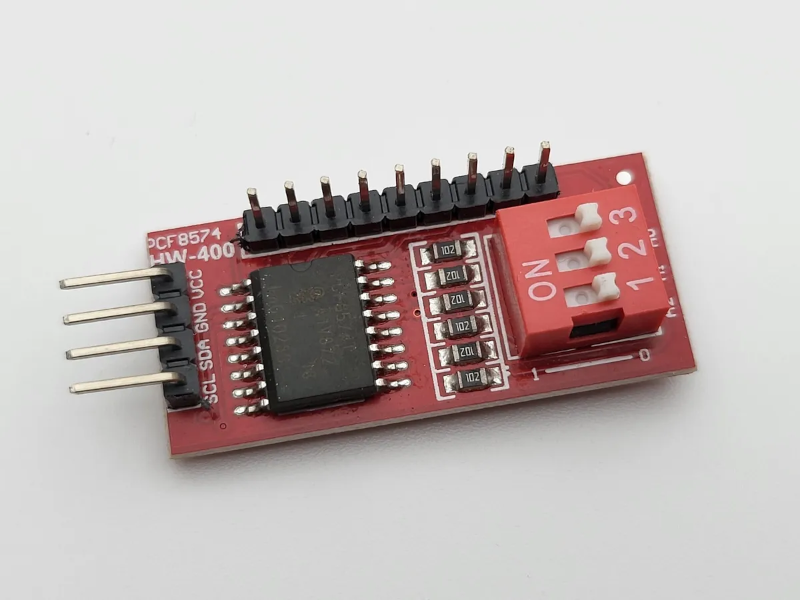

| Un circuit int i2c. PCF8574 8I/O | Moins de 4€ |  |

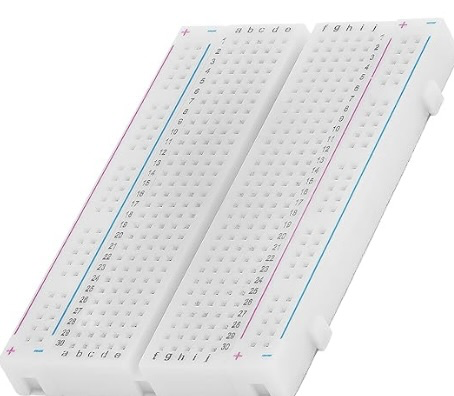

| Deux "planches a pain" sans soudure 8cm par 5cm, une des deux sera à couper en deux sur la longueur. | Pour 10€ on en a 5 ou 6 |  |

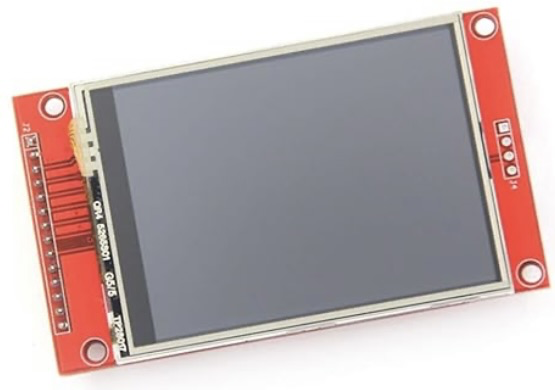

| Un écran LCD ILI9341 TFT couleur avec fonction lecteur carte SD, fonction tactile et stylet. Attention il y en a plusieurs modèles bien vérifier la forme et les dimensions. Il faut donc aussi prévoir une carte SD. | En cherchant un peu on en trouve à moins de 15€ en tactile. Pour la carte SD une grande capacité n'est pas vraiment necessaire donc le prix peut être très raisonable. |  |

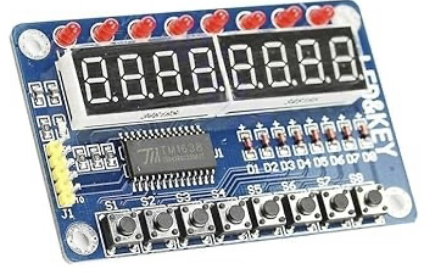

| Un circuit afficheur 7 segments et bouton led TM1638 | On trouve à 5€ |  |

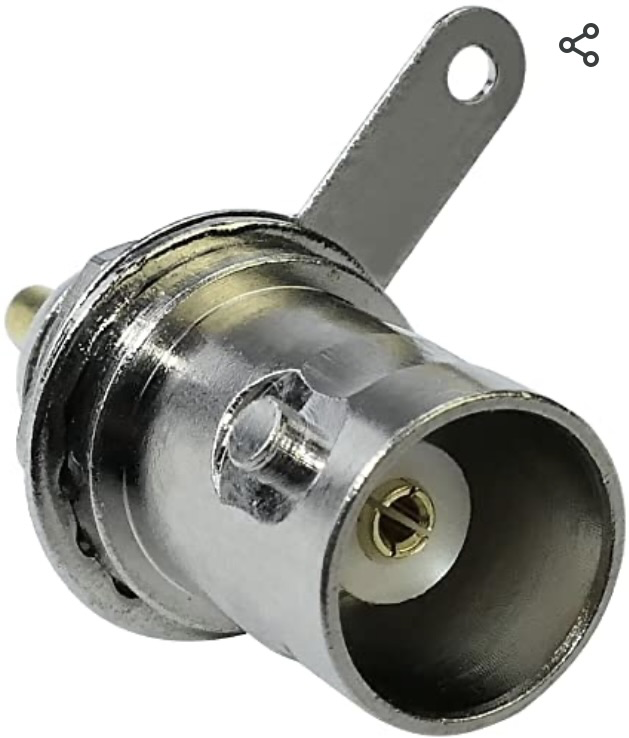

| 3 prises BNC femelles (1 pour l'oscillo et 2 pour le générateur de signaux). Elle ne sont pas facile à installer dans le boitier, il semble qu'il en existe qui se visse par l'avant et qui sont précablée... | Plus ou moins 5€ les deux |  |

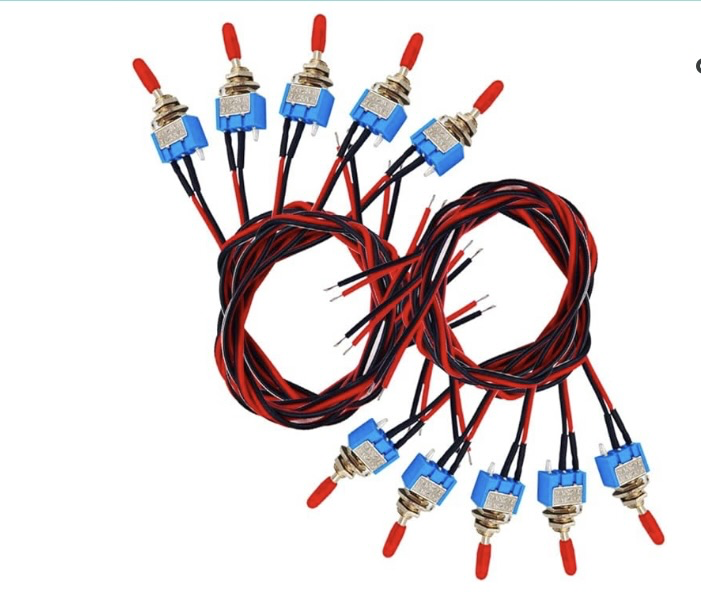

| Un interrupteur M/A | 1€ mais on les trouve plutot en lot. |  |

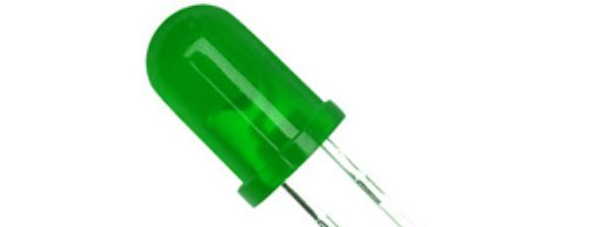

| une led pour la présence tension d'alim., on en trouve avec la resistance directement cablée. | 1€ un petit lot |  |

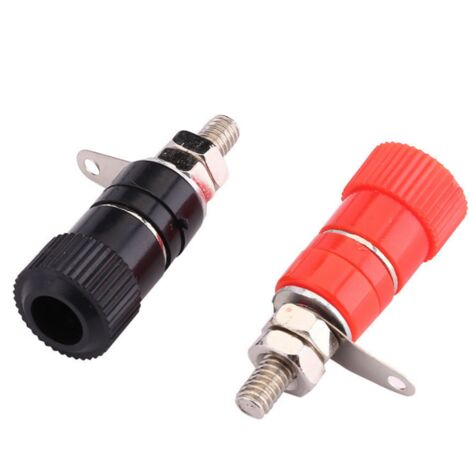

| 2 prise banane femelle mesure tension et intensité voir couleur éviter le bleu ! | + ou - 2€ |  |

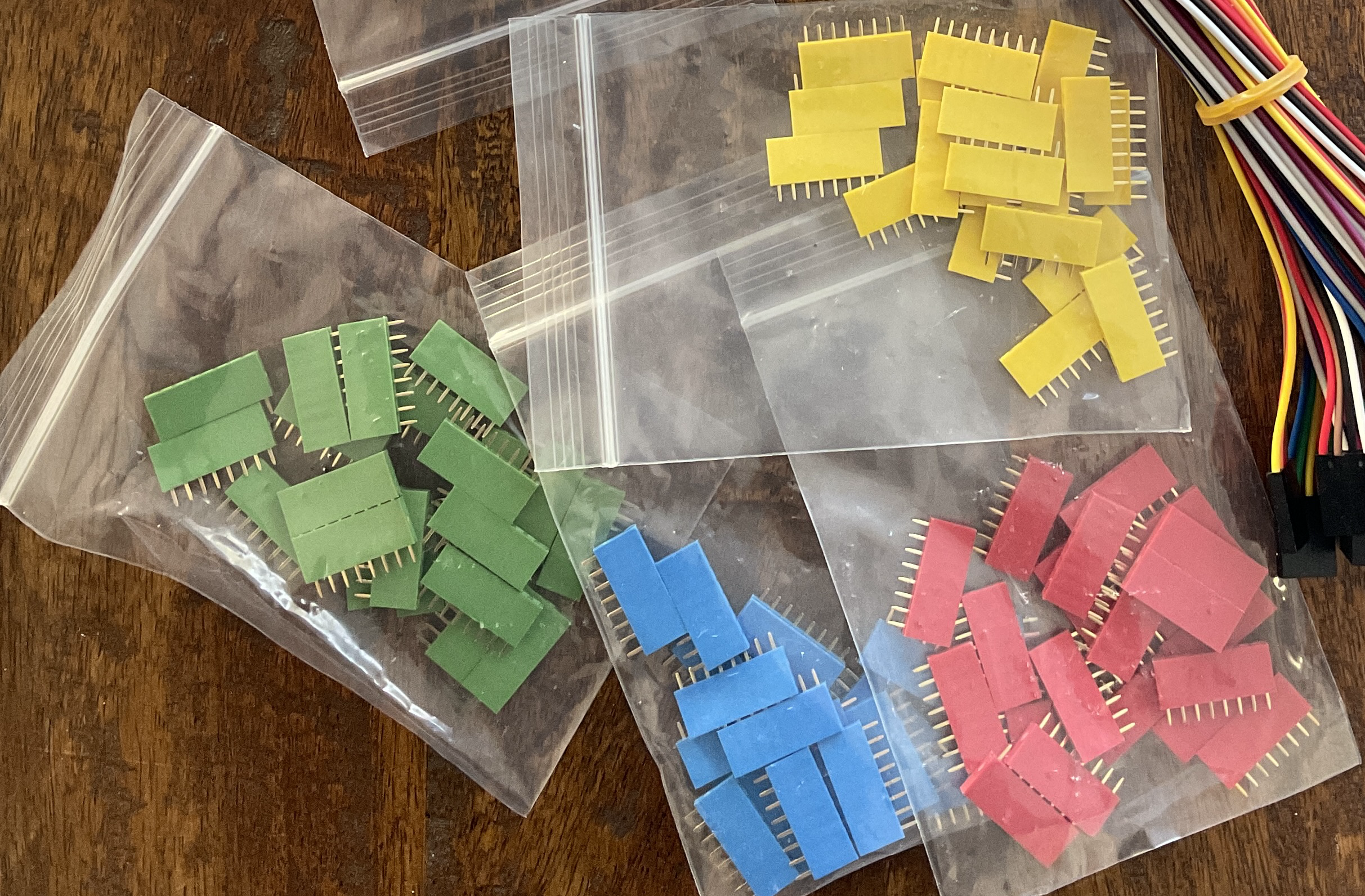

| Barrettes pour supports composants et divers prises. Perso j'en ai trouvé de couleur (made in china), mais en noir ca marchera aussi. | Moins de 10€ |  |

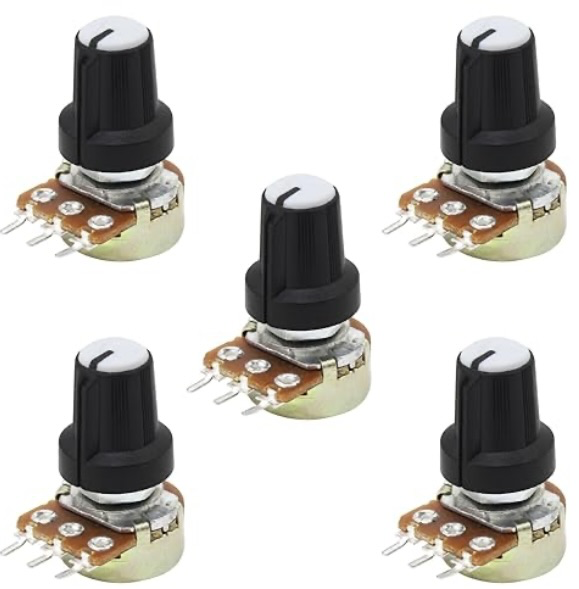

| 1 potentiomètre 10k. Il est utilisé pour le circuit générateur HF AD9850 afin de faire la PWM, il vient en remplacement de celui qui est sur le module. Il n'est pas indispensable. | 1€ |  |
| 2 Régulateurs 3v3, il y a un modele en CMS moins chere et plus efficace en courant. | 1€ |  |

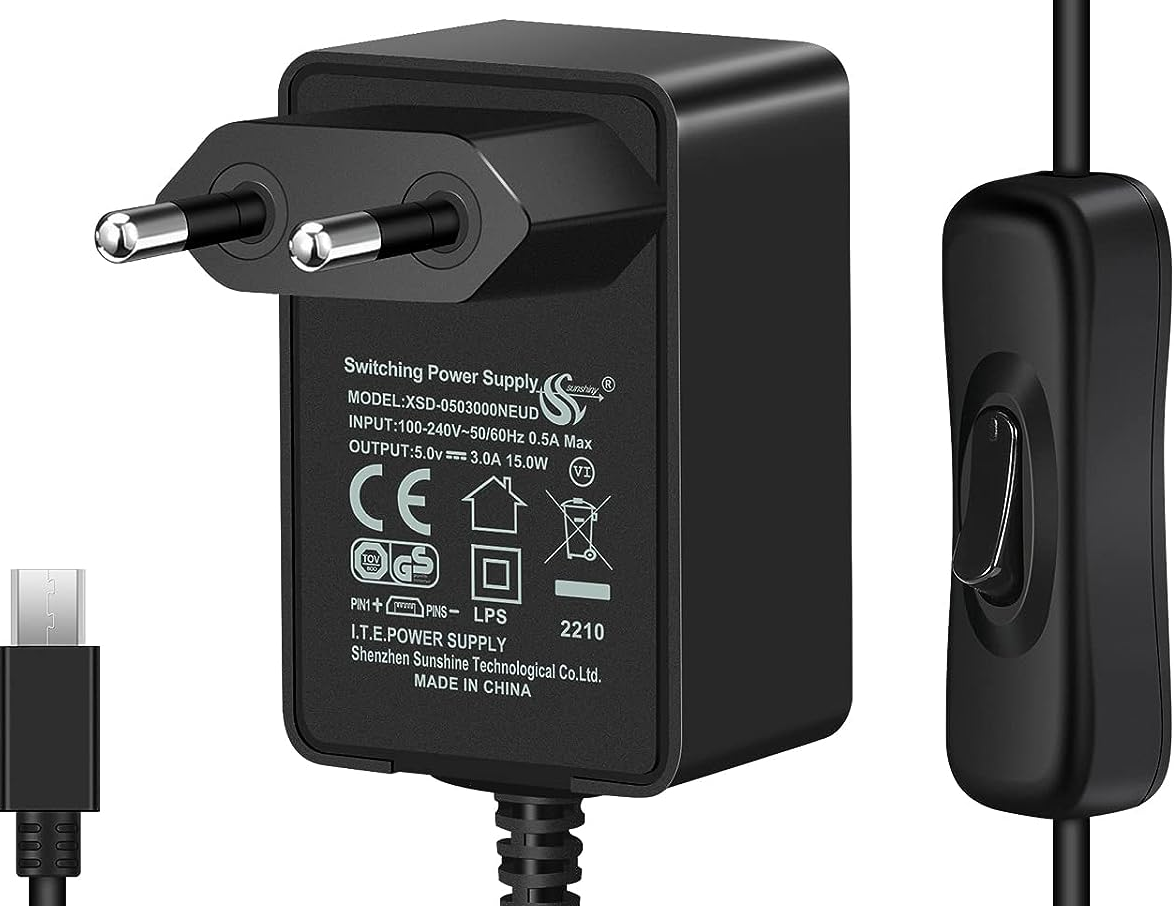

| Alimentation USB 5v 2 ou 3A genre alim Raspberry, attention au type de prise usb qui doit etrte adapté à la prise femelle utilisée sur le boitier. | Environ 10€ |  |
| Prise usb alimentation à adapter avec l'alimentation ci-dessus. | 1€ c'est par lot |  |

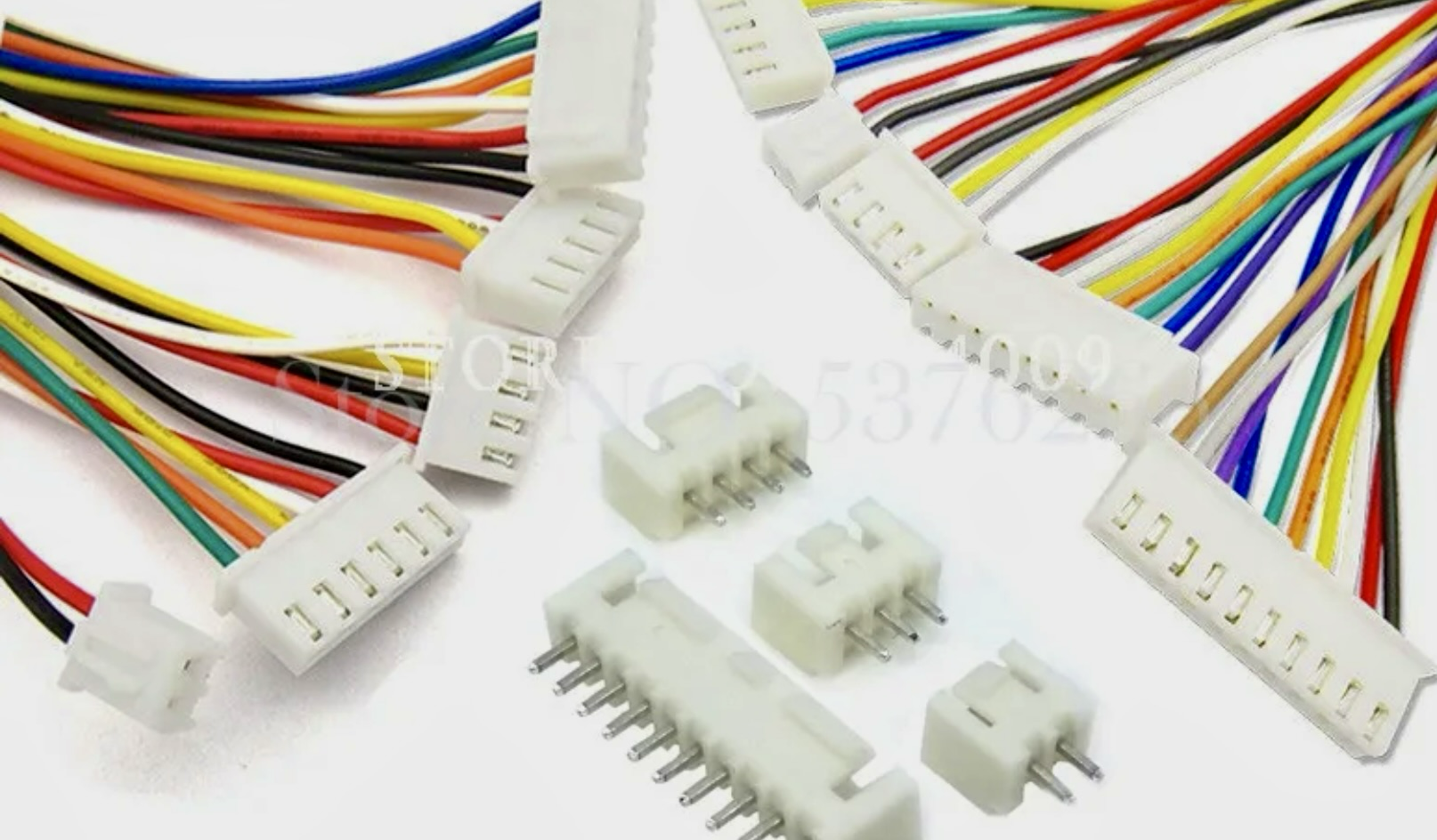

| Connecteurs mâle et femelle pour PCB. 1 de 10, 2 de 5, 1 double de 5 et divers cnx PCB à visser de 2 | + ou - 10€ |  |
| Un encodeur rotatif avec son bouton. | 1€ |  |
| support de CI, comme les petits modules sont cheres il est préférable de les monter sur des supports (genre barrettes) mais on peut faire sans. | Quelques € |  |

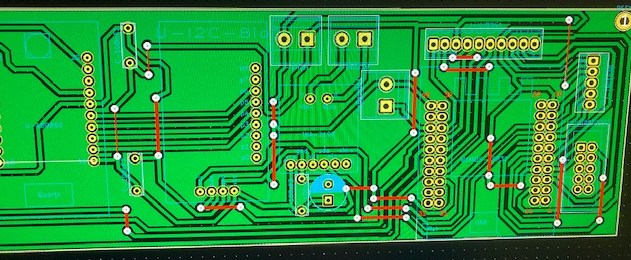

| Le circuit imprimé, il a bien évolué depuis le premier montage, mes premieres versions étaient sur des planches de cnx à souder... | Si vous ne souhaitez pas le fabriquer, j'en ai fait faire par des pros, je peux vous dépanner, contactez moi par mail. |  |
| Une 1/2 bobine de filament imp3d. Il y a 4 éléments à imprimer le boitier, le cache avant, le tiroir et le cache arriere. Les fichiers STL sont dispo dans la partie Impression 3D du site. | 10€ de filament + un peu d'electricité ! Par contre c'est long à imprimer. Si vous n'avez pas de solution d'impression, contactez moi par mail. |  |

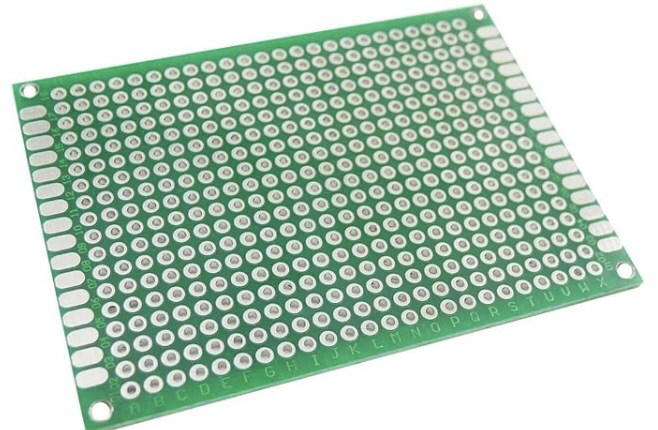

| Quelques cartes prototype pour vos développements futurs 5cm sur 7cm. | 7€ les dix |  |

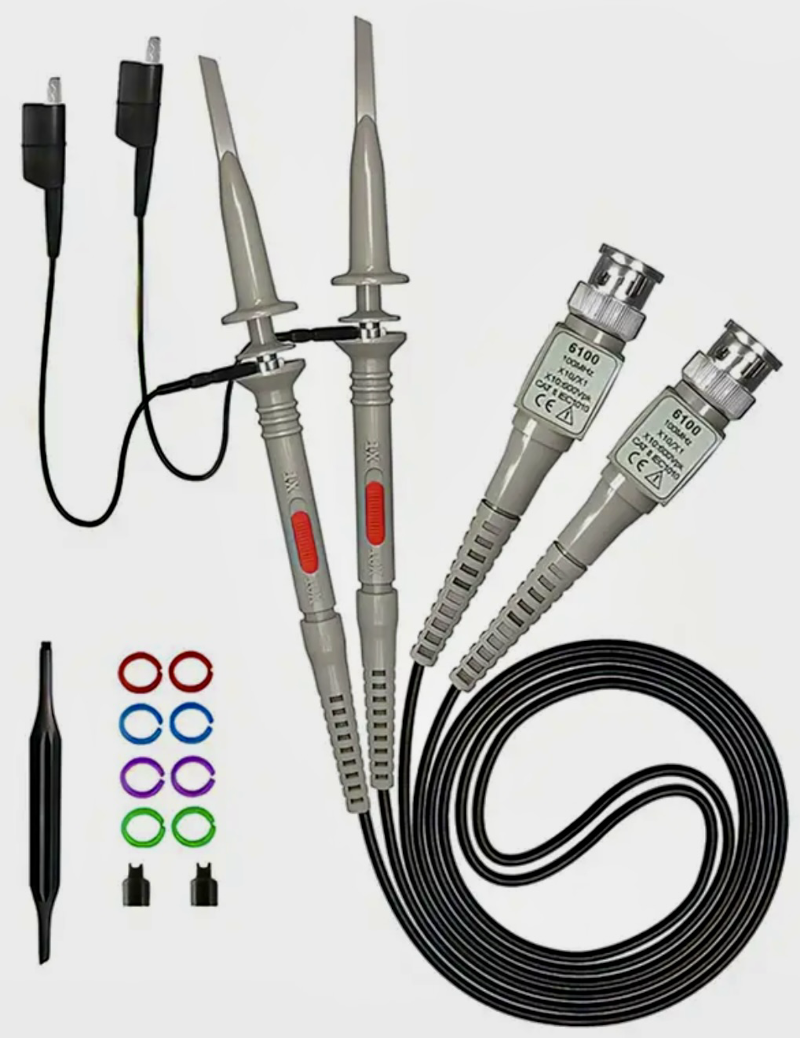

| Une ou deux sondes d'oscillo avec prise BNC et inter. 1x et 10x. | On peut trouver 12€ les 2 |  |
Sans oublier quelques vis, écrous, quelques composants (condensateurs, diode, résistances) et quelques bouts de fil.
